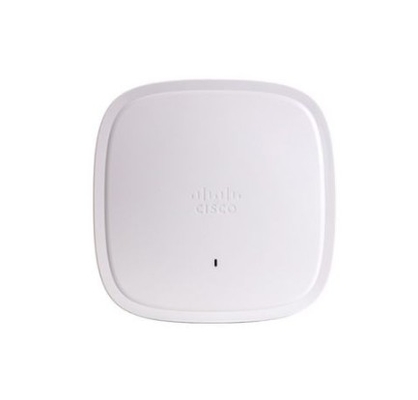

Serie WiFi del catalizador 9100 de Cisco 6 puntos de acceso de la antena interna 4x4 de C9115AXI-A: 4 MIMO un ámbito

Especificación de C9115AXI-A

Descripción

Punto de acceso de la serie del catalizador 9115AX de Cisco, antena interna; Wi-Fi 6; 4x4: 4 MIMO, un ámbito

Software

El ● Cisco unificó la revisión del programa de la red inalámbrica 8,9 o más adelante

Revisión del programa del ® XE del IOS de Cisco del ● 16,11 o más adelante

Reguladores inalámbricos apoyados del LAN

Catalizador de Cisco del ● reguladores de la radio de 9800 series

● reguladores inalámbricos de las series de Cisco 3500, 5520, y 8540 y regulador inalámbrico virtual de Cisco

802.11n capacidades de la versión 2,0 (y relacionado)

● 4x4 MIMO con cuatro corrientes espaciales

Ratio máximo del ● que combina (MRC)

● 802.11n y 802.11a/g beamforming

canales 20 - y 40-MHz del ●

Tarifas de datos del ● PHY hasta 890 Mbps (40 megaciclos con 5 gigahertz y 20 megaciclos con 2,4 gigahertz)

Agregación del paquete del ●: A-MPDU (transmita y reciba), A-MSDU (transmita y reciba)

selección dinámica (DFS) de la frecuencia del 802.11 del ●

Ayuda de (CSD) de la diversidad del cambio cíclico del ●

802.11ac

enlace descendente MU-MIMO del ● 4x4 con cuatro corrientes espaciales

● MRC

● 802.11ac beamforming

● 20-, 40-, 80-, y canales 160-MHz

Tarifas de datos del ● PHY hasta 3,47 Gbps (160 megaciclos con 5 gigahertz)

Agregación del paquete del ●: A-MPDU (transmita y reciba), A-MSDU (transmita y reciba)

802.11 DFS del ●

la CDS del ● apoya

802.11ax

enlace descendente MU-MIMO del ● 4x4 con cuatro corrientes espaciales

El ● Uplink/el enlace descendente OFDMA

● TWT

Colorante del ● BSS

● MRC

● 802.11ax beamforming

● 20-, 40-, 80-, y canales 160-MHz

Tarifas de datos del ● PHY hasta 5,38 Gbps (160 megaciclos con 5 gigahertz y 20 megaciclos con 2,4 gigahertz)

Agregación del paquete del ●: A-MPDU (transmita y reciba), A-MSDU (transmita y reciba)

802.11 DFS del ●

la CDS del ● apoya

Antena integrada

● 2,4 gigahertz, dBi del aumento máximo 3, antena interna, omnidireccional en acimut

● 5 gigahertz, dBi del aumento máximo 4, antena interna, omnidireccional en acimut

Antena externa (vendida por separado)

Los puntos de acceso del catalizador 9115AXE de Cisco del ● se certifican para el uso con aumentos de la antena hasta el dBi 6 (2,4 gigahertz y 5 gigahertz)

El ● Cisco ofrece la selección más amplia de la industria de antenas, entregando la cobertura óptima para una variedad de escenarios de implementación

Interfaces

● 1x 100, 1000, Ethernet de 2500 Multigigabit (RJ-45) – IEEE 802.3bz

Puerto de la consola de la gestión del ● (RJ-45)

● USB 2,0 (permitido vía el software futuro)

Indicadores

La situación LED del ● indica la situación del cargador de bota, la situación de la asociación, la situación de funcionamiento, advertencias del cargador de bota, y errores del cargador de bota

Dimensiones (W x L x H)

Punto de acceso del ● (sin las consolas de montaje): C9115I: 8,0 x 8,0 x 1,5 adentro. (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 adentro. (20,3 x 20,3 x 4,3 cm)

Requisitos de alimentación de la entrada

poder del ● 802.3at sobre Ethernet más (PoE+), 802.3bt Cisco PoE universal (® de Cisco UPOE+, de Cisco UPOE)

Inyector del poder de Cisco del ●, AIR-PWRINJ6=

● 802.3af PoE

Inyector del poder de Cisco del ●, AIR-PWRINJ5= (nota: Este inyector apoya solamente 802.3af)

Nota: Cuando 802.3af PoE es la fuente de poder, las radios 2.4-GHz y 5-GHz serán reducidas a 2x2 y a Ethernet retrocedidas a 1 Gigabit Ethernet. Además, el puerto de USB estará apagado.

Ambiental

Catalizador 9115AXI de Cisco

Temperatura inoperativa del ● (almacenamiento): -22° a 158°F (- 30° a 70°C)

Prueba de altitud inoperativa del ● (almacenamiento): 25˚C, 15.000 pies.

Temperatura de funcionamiento del ●: 32° a 122°F (0° a 50°C)

Humedad de funcionamiento del ●: el 10% hasta el 90% (noncondensing)

Prueba de altitud de funcionamiento del ●: 40˚C, 9843 pies.

Nota: Cuando la temperatura de funcionamiento ambiente excede 40°C, el punto de acceso desplazará de 4x4 a 2x2 en las radios 2.4-GHz y 5-GHz, uplink Ethernet retrocederá a 1 Gigabit Ethernet, y la interfaz USB será discapacitada.

Catalizador 9115AXE de Cisco

Temperatura inoperativa del ● (almacenamiento): -22° a 158°F (- 30° a 70°C)

Prueba de altitud inoperativa del ● (almacenamiento): 25˚C, 15.000 pies.

Temperatura de funcionamiento del ●: -4° a 122°F (- 20° a 50°C)

Humedad de funcionamiento del ●: el 10% hasta el 90% (noncondensing)

Prueba de altitud de funcionamiento del ●: 40˚C, 9843 pies.

Memoria de sistema

COPITA DEL MB DEL ● 2048

flash del MB del ● 1024

Disponible transmita los ajustes de poder

2,4 gigahertz

dBm del ● 23 (200 mW)

dBm del ● 20 (100 mW)

dBm del ● 17 (50 mW)

dBm del ● 14 (25 mW)

dBm del ● 11 (12,5 mW)

dBm del ● 8 (6,25 mW)

dBm del ● 5 (3,13 mW)

dBm del ● 2 (1,56 mW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 gigahertz

dBm del ● 23 (200 mW)

dBm del ● 20 (100 mW)

dBm del ● 17 (50 mW)

dBm del ● 14 (25 mW)

dBm del ● 11 (12,5 mW)

dBm del ● 8 (6,25 mW)

dBm del ● 5 (3,13 mW)

dBm del ● 2 (1,56 mW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

Banda de frecuencia y canales de funcionamiento 20-MHz

A (ámbito regulador de A):

gigahertz del ● 2,412 a 2,462; 11 canales

gigahertz del ● 5,180 a 5,320; 8 canales

gigahertz del ● 5,500 a 5,700; 8 canales

(excluye 5,600 a 5,640 gigahertz)

gigahertz del ● 5,745 a 5,825; 5 canales
