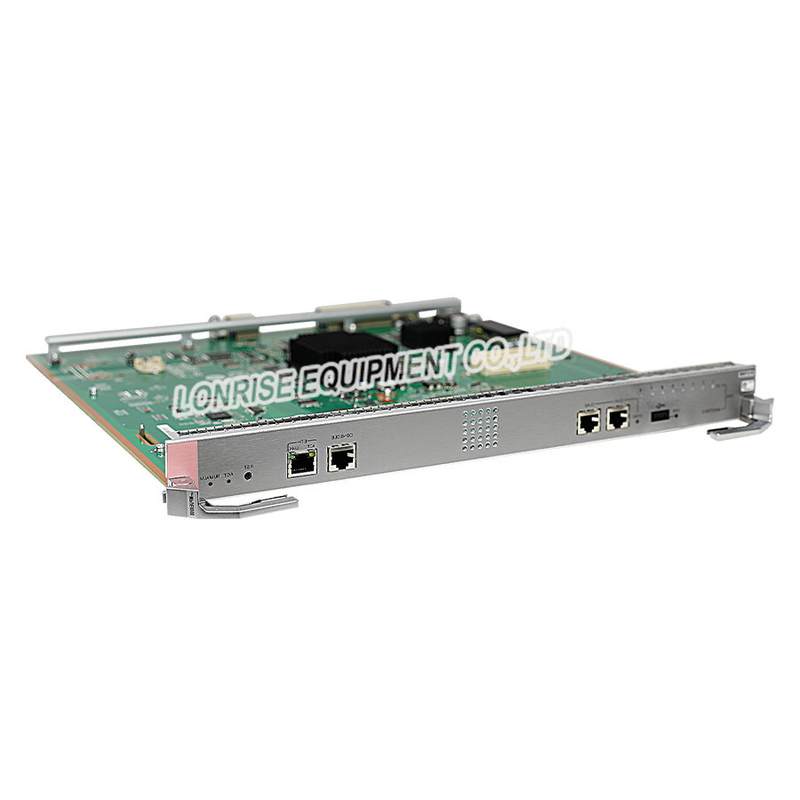

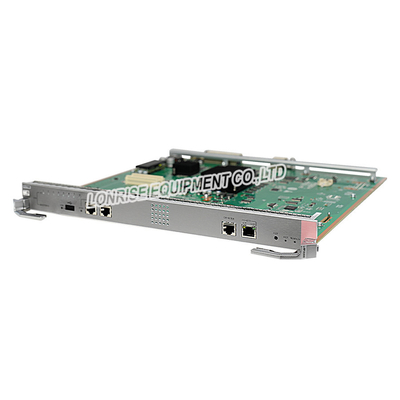

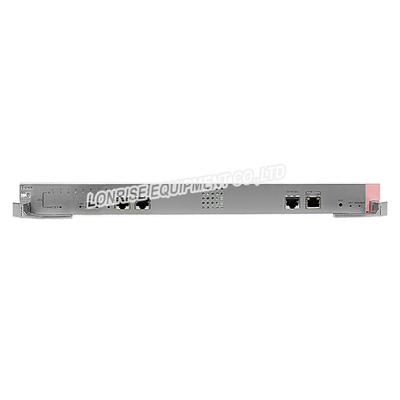

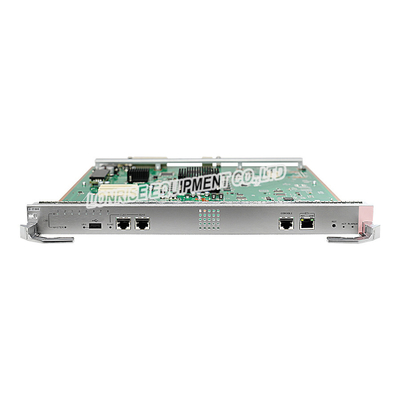

Huawei LST7MPUE0000 - interruptores de la serie de S12700E CloudEngine S12700E

Funciones

El LST7MPUE0000 proporciona el avión del control y el avión de la gestión para el sistema entero.

• El avión del control proporciona funciones tales como protocolo que procesa, proceso de servicio, cálculo de la ruta, remitiendo control, la previsión del servicio, la colección de las estadísticas del tráfico, y la seguridad de sistema.
• El avión de la gestión es responsable de la supervisión de la situación de sistema, supervisión del ambiente, proceso del registro y de alarma, cargamento del software del sistema, y las mejoras del sistema.

El LST7MPUE0000 consiste en los módulos funcionales siguientes:

• Módulo de control: funciones como el avión del control y de la gestión para el LST7MPUE0000 y el sistema entero, ejecutando el protocolo que procesa, el cálculo de la ruta, remitiendo control, la administración de sistemas, y la seguridad de sistema.
• Módulo de reloj local: proporciona el reloj de trabajo para los microprocesadores del módulo de control, y de la gestión de dispositivo y módulo de la supervisión en el LST7MPUE0000.
• Gestión de dispositivo y módulo de la supervisión: proporciona funciones de un módulo del autobús de la red del área del regulador (PODER) para supervisar el LST7MPUE0000 y para manejar los módulos del autobús de la PODER de LPUs.
• Módulo de fuente de alimentación: proporciona la fuente de alimentación para el LST7MPUE0000.
• Módulo de servicio de valor añadido: proporciona servicios aumentados tales como operación, la administración y el mantenimiento (OAM) y la detección de envío bidireccional (BFD)
• Funciones del LST7MPUE0000

• Función	Descripción
  Funciones básicas	El LST7MPUE0000 es el control y la unidad de gestión de sistema para el S12700E-4, el S12700E-8, y el S12700E-12. Integra la unidad de control principal, la unidad de reloj, y la unidad del mantenimiento de sistema.
  OAM	El LST7MPUE0000 apoya las funciones siguientes de OAM: 802.1ag: identifica, detecta, y envía los paquetes del control de continuidad (cc). Transferencia Multiprotocol de la etiqueta (MPLS OAM): identifica, detecta, y envía los paquetes de MPLS OAM. OAM UNCFG_MEP.
  Memoria	16 GB
  NAND Flash	2 GB Los datos de configuración de sistema, los ficheros de lanzamiento, el paquete del software del sistema, y los registros de sistema se ahorran en NAND Flash por abandono.
  Copia de seguridad de la redundancia	recurso seguro caliente 1+1 El tablero de control principal es obligatorio para los interruptores. Cada interruptor se debe configurar con uno o dos tableros de control principales. Cuando configuran a un tablero de control principal para un interruptor, el tablero de control principal puede ser instalado en o la ranura principal del tablero de control del interruptor. Cuando configuran a dos tableros de control principales, los dos tableros de control principales funcionan en modo espera caliente para mejorar la confiabilidad del interruptor. Los tableros de control principales activos y espera supervisar la situación de uno a. Si el tablero de control principal activo falla, el tablero de control principal espera llega a ser automáticamente activo para asegurar servicios ininterrumpidos.
  Intercambio caliente	Apoyado Antes de quitar la tarjeta activa, realice un intercambio activo/espera.
