| Número de modelo: | S12700E-8 | Nombre de producto: | Interruptores de la serie de Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Tipo: | interruptor del campus | Voltaje de funcionamiento DC: | -48V a la CA de -60V: 90V a 290V |
| Capacidad que cambia: | 512Tbps | Capacidad tapón: | El proteger de hasta 200 datos del ms por puerto |
| Diseño de la redundancia:: | MPU, SFU, módulo de poder, y módulo de la fan | Peso (chasis vacíos): | 42.5kg |
| Alta luz: | Interruptores de S12700E Huawei Cloudengine,Interruptor del campus de Cloudengine S12700E,MPU Cloudengine S12700E |
||

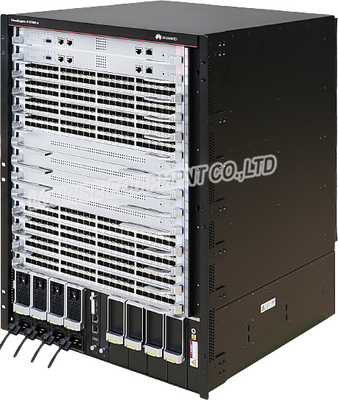

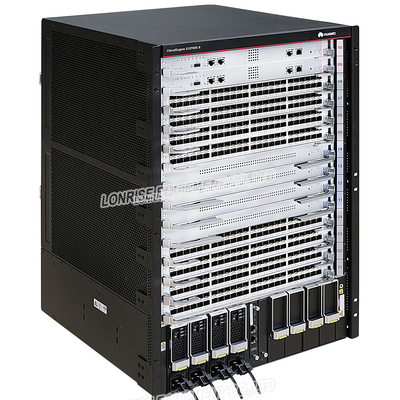

Interruptores de la serie de Huawei S12700E-8 CloudEngine S12700E
Aspecto y estructura
El chasis S12700E-8 es el alto de 15 U (1 U = 44,45 milímetros). Cuando el chasis no tiene ningún marco de la gestión de cable instalado, las dimensiones (H x W x D) son 663,9 milímetros x 442 milímetro x 517,4 milímetros. Cuando el chasis tiene marcos de la gestión de cable instalados, las dimensiones (H x W x D) es 663,9 milímetros x 442 milímetro x 585 milímetros.
muestra la estructura delantera del chasis S12700E-8.
| 1. Dos MPUs |
2. Ocho de las tarjetas siguientes del servicio pueden ser instalados:
NOTA:
Las tarjetas soportadas por un interruptor dependen de la versión del programa. Para los detalles, vea la herramienta de la pregunta del hardware. |
3. Cuatro SFUs |
4. Un par de consolas de montaje NOTA:
Las consolas de montaje se utilizan para asegurar el chasis en un gabinete. |
| 5. Seis módulos de poder | 6. Dos CMUs |
7. Enchufe del ESD del frente NOTA:
El terminal de tierra de una correa para la muñeca del ESD se puede insertar en este enchufe. La correa para la muñeca del ESD puede proporcionar la protección del ESD cuando el chasis se pone a tierra confiablemente. |
8. Marcos de la gestión de cable NOTA:
La gestión de cable enmarca los cables separados en diversas tarjetas y ayuda a los cables de la ruta ordenados. |
muestra la estructura posterior del chasis S12700E-8.
Estructura del chasis S12700E-8 (vista posterior)
| 1. Módulo de cuatro fans |
2. Enchufe posterior del ESD NOTA:
El terminal de tierra de una correa para la muñeca del ESD se puede insertar en este enchufe. La correa para la muñeca del ESD puede proporcionar la protección del ESD cuando el chasis se pone a tierra confiablemente. |
3. Terminal de tierra de JG NOTA:
El terminal del dos-agujero OT de un cable de tierra se puede conectar con los tornillos para moler el chasis. |
4. Filtro de aire NOTA:
El filtro de aire evita que el polvo entre en el chasis. |
|
5. Un par de manijas desprendibles NOTA:
Usted puede instalar estas manijas en dos lados del chasis para levantar el chasis. |
- | - | - |
Especificaciones de los interruptores de la serie S12700E-8
|
Artículo |
Descripción |
|---|---|
| Número de ranuras de LPU | 8 |
| Número de ranuras del MPU | 2 |
| Número de ranuras de SFU | 4 |
| Número de ranuras de la fan | 4 |
| Número de ranuras del módulo de poder | 6 |
| Número de ranuras de CMU | 2 |
| Densidad portuaria por chasis | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Instalación | El interruptor se puede instalar en un gabinete de N66E o de N68E, un gabinete para un chasis. |
| Sistema del interruptor del racimo (CSS) | Agrupamiento del puerto del servicio |
|
Consumo de energía máximo (de configuración completa) NOTA:
El valor de la disipación de calor de un chasis es igual al consumo de energía actual. |
6950 W |
| Especificaciones del poder |
|
| Dimensiones (H x W x D, sin los soportes del montaje en bastidor) |
|
| Peso (vacío/de configuración completa) | 42,5 kg/114 kilogramo (93,7 lb/251.3 libras) |
| Confiabilidad y disponibilidad |
NOTA:
Los valores precedentes se calculan sobre la base de la configuración típica del producto. Los valores reales variarán dependiendo de los módulos instalados en el producto. |
| Especificaciones de ambiente |
|
| Ruido bajo temperatura normal (poder sano) | DB del ≤ 78 (A) |
| Certificación |
|
| Número de parte | 02115870 |
