Datos del producto:
|
| Modelo: | S7712 | Nombre de producto: | Interruptor de red del POE de la encaminamiento de la empresa del gigabit de Smart de la serie S7700 |
|---|---|---|---|
| Función: | LACP, SNMP, apilable, ayuda del VLAN, LACP, apilable, | Capacidad del interruptor: | 4,64 Tbps, 4,64 Tbps |
| Dimensiones (H x Wx D milímetros): | 663,9, 10U *442*517.4 | Peso del chasis: | 25KG |
| Tarifa de transmisión: | 10/100/1000Mbps | modo portuario de la comunicación: | Lleno - duplex y semidúplex |
| Rendimiento de reenvío: | 3480Mpps | Ranura del MPU: | 2 |
| Alta luz: | Interruptores de la serie de LACP Huawei S7700,interruptores de 3480Mpps Huawei S7712,2 interruptor de encaminamiento elegante del MPU S7700 |
||

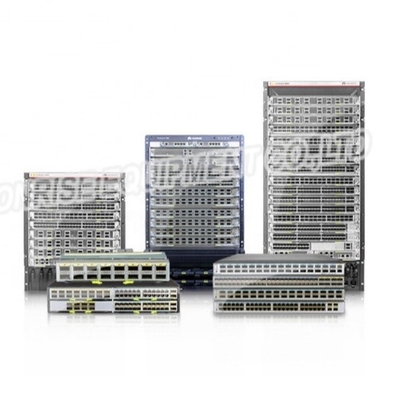

La serie de Huawei S7712 S7700 cambia la nueva acción original para el fabricante del establecimiento de una red
Aspecto y estructura
El chasis S7712 es el alto de 15 U (1 U = 44,45 milímetros). Cuando el chasis tiene ningún marco de la gestión de cable instaló, las dimensiones (H x W x D) son 663,9 milímetros x 442 milímetro x 517,4 milímetros. Cuando el chasis tiene marcos de la gestión de cable instalados, las dimensiones (H x W x D) es 663,9 milímetros x 442 milímetro x 585 milímetros.
muestra la vista delantera de la estructura del chasis S7712.
|
1. Doce de las tarjetas siguientes del servicio pueden ser instalados:
|
2. Dos MPUs |
3. Un par de consolas de montaje NOTA:
Las consolas de montaje se utilizan para asegurar el chasis en el gabinete. |
| 4. Cuatro módulos de poder | 5. Unidad de supervisión de dos EH1D200CMU00-Centralized |
6. Cuatro módulos de poder del PoE
NOTA:
Para los detalles, vea el módulo de poder. |
|
7. Tornillo de tierra NOTA:
El tornillo de tierra se utiliza para moler el chasis. |
8. Enchufe del ESD del frente NOTA:
El terminal de tierra de una correa para la muñeca del ESD se puede insertar en este enchufe. La correa para la muñeca del ESD puede proporcionar la protección del ESD cuando el chasis se pone a tierra confiablemente. |
9. Marcos de la gestión de cable NOTA:
Los marcos de la gestión de cable se utilizan para encaminar los cables. |

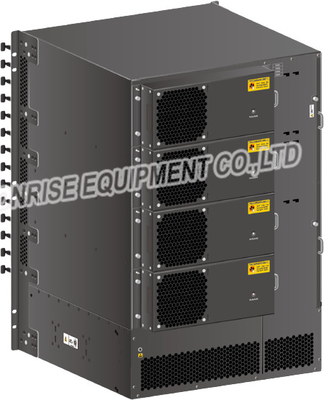

muestra la vista posterior de la estructura del chasis S7712.
| 1. Módulo de cuatro fans |
2. Enchufe posterior del ESD NOTA:
El terminal de tierra de una correa para la muñeca del ESD se puede insertar en este enchufe. La correa para la muñeca del ESD puede proporcionar la protección del ESD cuando el chasis se pone a tierra confiablemente. |
3. Filtro de aire NOTA:
El filtro de aire evita que el polvo entre en el chasis. |
|
4. Un par de manijas desprendibles NOTA:
Usted puede instalar estas manijas en dos lados del chasis para levantar el chasis. |
- | - |
Trazado entre el chasis S7712 y las versiones del programa
|
Chasis |
Versión |
|---|---|
| Chasis S7712 | V100R003C01 y versiones posteriores |
| Chasis de S7712 PoE | V100R003C01 y versiones posteriores |
| S7712 el chasis, FCC certificó | V200R003C00 y versiones posteriores |
| El chasis de S7712 PoE, FCC certificó | V200R003C00 y versiones posteriores |
Especificaciones del chasis S7712
|
Artículo |
Descripción |
|---|---|
| Ranuras de LPU | 12 |
| Ranuras del MPU | 2 |
| Ranuras de la fan | 4 |
| Ranuras de la fuente de alimentación del sistema | 4 |
| Ranuras de la fuente de alimentación del PoE | 4 |
| Densidad portuaria máxima |
|
| Instalación | En un gabinete de N66E o de N68E, un gabinete para un chasis |
| CSS | Tarjeta del CSS o agrupamiento del puerto del servicio |
| PoE |
|
|
Consumo de energía máximo (de configuración completa, ninguna fuente de alimentación del PoE) NOTA:
El valor de la disipación de calor de un chasis iguala el consumo de energía actual del chasis. |
4200 W |
| Especificaciones del poder |
|
| Dimensiones (H x W x D, sin los soportes del montaje en bastidor) |
|
| Peso (vacío/de configuración completa) | 25 kg/97 kilogramo (55,1 lb/213.8 libras) |
| Confiabilidad y disponibilidad |
NOTA:
Los valores precedentes se calculan sobre la base de la configuración típica del producto. Los valores reales variarán dependiendo de los módulos instalados en el producto. |
| Especificaciones de ambiente |
|
| Ruido en la temperatura normal (poder acústico) | DB del ≤ 72 (A) |
| Certificación |
|
| Número de parte |
|
