| Lugar de origen: | China | Nombre de la marca: | Hua wei |
|---|---|---|---|
| Certificación: | All | Capacidad de la fuente: | 10 sistemas/sistemas por semana |
| Modo de la comunicación: | Lleno - duplex y semidúplex | Producto: | Huawei CE16808A - B05 CloudEngine interruptores de 16800 series |
| Función: | LACP, POE, QoS, SNMP, apilable, ayuda del VLAN | Palabra clave: | Interruptores de 16800 series |
| Alta luz: | Interruptores del motor de la nube de Huawei de 16800 series,Interruptores del motor de la nube de LACP Huawei,Lleno - duplex Huawei Cloudengine |
||

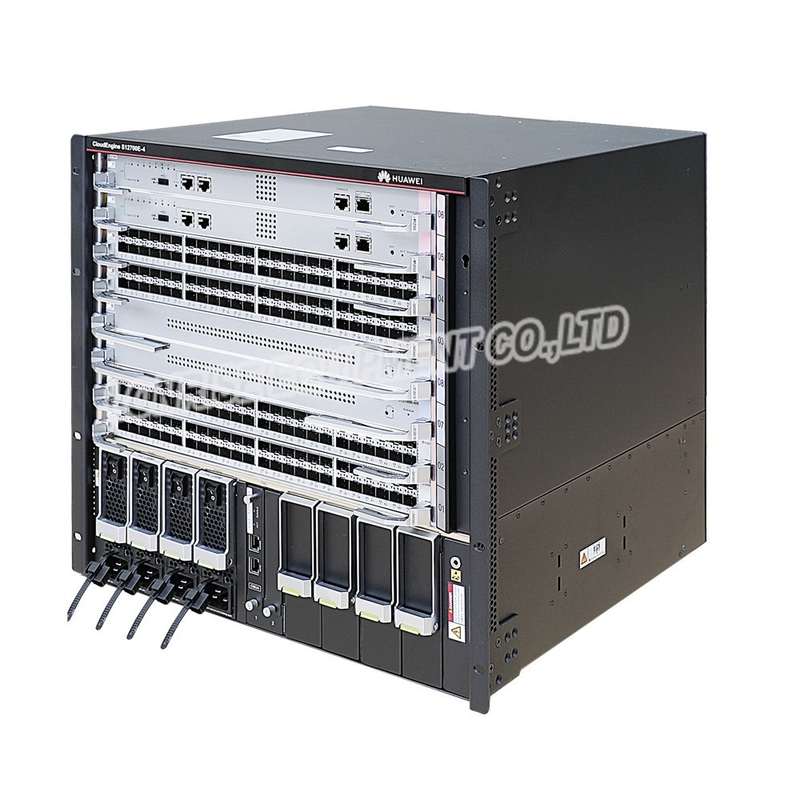

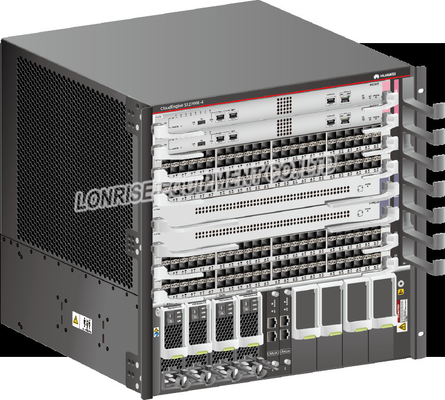

Huawei CE16808A - B05 CloudEngine interruptores de 16800 series
Descripción
El CloudEngine 16808 apoya DC, la CA, y modos de la fuente de corriente continua de alto voltaje. El dispositivo se puede conectar con hasta dos fuentes de energía a través de los módulos de la entrada del poder (PEM). Cada módulo de poder (P.M.) tiene dos potencias de entrada, y los convierte el poder suministrado al PEM para accionar el dispositivo entero.

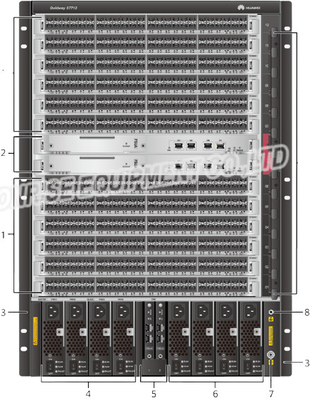

Las unidades de la fuente de alimentación del CloudEngine 16808 se establecen en la cima del chasis. Las unidades de la fuente de alimentación son PMs e interruptores en el frente del chasis, y un PEM en la parte posterior del chasis. describe las funciones de cada unidad.
|
No. |
Componente |
Descripción |
|---|---|---|
| 1 | P.M. | Convierte el poder suministrado a un PEM, y entonces poderes el dispositivo entero a través de la placa madre y de la barra de distribución del poder. |
| 2 | Interruptor |
Controla la salida de poder de PMs. Los dos interruptores apoyarse. Cuando se gira uno o ambos ellos, la salida de poder de PMs se permite. AVISO:
Para asegurar confiabilidad, ambos interruptores deben ser dados vuelta en cuando el dispositivo está corriendo. |
| 3 | PEM |
Conecta con una fuente de energía. Un PEM se puede conectar con dos fuentes de energía a través de sus zócalos de poder o bloques de terminales. Este diseño ejecuta redundancia de la fuente de alimentación 1+1, asegurándose de que el dispositivo no está accionado apagado si una fuente de energía en el cuarto del equipo falla. |
El CloudEngine 16808 se debe equipar de un DC PEM. Este PEM tiene 20 bloques de terminales, cada 10 cuyo están conectados con una fuente de energía. Cada DC P.M. tiene dos potencias de entrada, que viene a partir de una fuente de energía en el cuarto del equipo. DC P.M. convierte y hace salir el poder a la placa madre del poder, permitiendo que las dos fuentes de energía se sostengan. El cuadro 3-11 muestra la arquitectura de la fuente de corriente continua del CloudEngine 16808.
El CloudEngine 16808 se debe equipar de una CA y de DC de alto voltaje PEM. Este PEM tiene 20 zócalos de poder, cada 10 cuyo están conectados con una fuente de energía. Cada CA y DC de alto voltaje P.M. tiene dos potencias de entrada, que viene a partir de una fuente de energía en el cuarto del equipo. La CA y DC de alto voltaje P.M. convierte y hace salir el poder a la placa madre del poder, permitiendo que las dos fuentes de energía se apoyen.
El CloudEngine 16808 se puede conectar directamente con una fuente de energía o conectó indirectamente uno a través de una unidad de distribución de poder (PDU). Directamente la conexión de un dispositivo con una fuente de energía utiliza las conexiones de cable similares a ésas en el modo de la fuente de corriente continua, y no se describe aquí. Lo que sigue describe la arquitectura de la fuente de alimentación en el escenario donde un dispositivo está conectado indirectamente con una fuente de energía a través de una PDU.
Se apoyan la CA, las fuentes híbridas de alto voltaje de DC, y del CA y de alto voltaje de DC de alimentación.
