CE6881-48S6CQ-B Especificación
|
| Elemento |
Descripción |
| Especificaciones físicas |

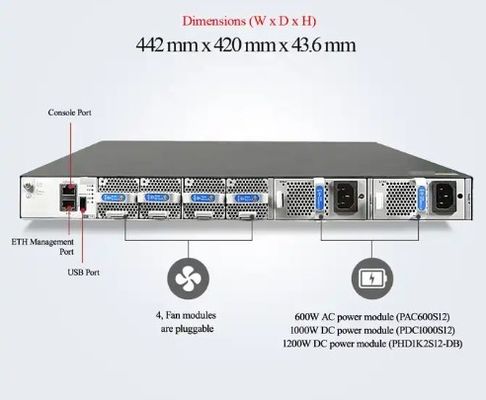

- Dimensiones (Al x An x Pr)
- Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 43.6 mm x 442.0 mm x 420.0 mm (1.72 pulg. x 17.4 pulg. x 16.5 pulg.)
- Dimensiones máximas (la profundidad es la distancia desde los puertos del panel frontal hasta la manija del panel trasero): 43.6 mm x 442.0 mm x 446.1 mm (1.72 pulg. x 17.4 pulg. x 17.6 pulg.)
|
| Parámetros ambientales |
Temperatura |
- Temperatura de operación: 0 °C a 40 °C (32 °F a 104 °F) a una altitud de 0-1800 m (0-5906 pies).
NOTA:
Cuando la altitud es de 1800-5000 m (5096-16404 pies), la temperatura de operación más alta se reduce en 1 °C (1.8 °F) cada vez que la altitud aumenta en 220 m (722 pies).
- Temperatura de almacenamiento: -40 °C a +70 °C (-40 °F a +158 °F)
|
| Humedad relativa |
5% HR a 95% HR, sin condensación |
| Altitud |
< 5000 m (16404 pies) |
| Ruido (presión sonora, 27 °C) |
- Flujo de aire de atrás hacia adelante:< 57 dBA
- Flujo de aire de adelante hacia atrás:< 58 dBA
|
| Especificaciones de energía |
Tipo de fuente de alimentación |
AC/DC/HVDC |
| Entrada de alimentación de CA |
- Rango de voltaje de entrada nominal: 100 V CA a 240 V CA, 50/60 Hz
- Rango de voltaje de entrada máximo: 90 V CA a 290 V CA, 47 Hz a 63 Hz
|
| Entrada de alimentación de CC |
- Rango de voltaje nominal: -48 V CC a -60 V CC
- Rango de voltaje máximo: -38.4 V CC a -72 V CC
|
| Entrada de alimentación de CC de alto voltaje |
- Módulo de alimentación de CC de 600 W CA y 240 V (serie PAC600S12):
- Rango de voltaje nominal: 240 V CC
- Rango de voltaje máximo: 190 V CC a 290 V CC
- Módulo de alimentación de CC de alto voltaje de 1200 W (serie PHD1K2S12):
- Rango de voltaje nominal: 240 V CC a 380 V CC
- Rango de voltaje máximo: 190 V CC a 400 V CC
|
| Corriente de entrada nominal |
- Módulo de alimentación de CC de 600 W CA y 240 V (serie PAC600S12):
- 8 A (100 V CA a 240 V CA)
- 4 A (240 V CC)
- Módulo de alimentación de CC de 1000 W (serie PDC1000S12): 30 A (-48 V CC a -60 V CC)
- Módulo de alimentación de CC de alto voltaje de 1200 W (serie PHD1K2S12): 8 A
|
| Consumo de energía del chasis |
Consumo máximo de energía |
349 W |
| Consumo de energía típico |
- 194 W (100% de rendimiento, cables de alta velocidad SFP+ en 48 puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de alimentación dobles)
- 240 W (100% de rendimiento, módulos ópticos de corta distancia en todos los puertos ópticos, módulos de alimentación dobles)
|
| Disipación de calor del chasis |
Disipación máxima de calor |
1191 BTU/hr |
| Disipación de calor típica |
- 662 BTU/hr (100% de rendimiento, cables de alta velocidad SFP+ en 48 puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de alimentación dobles)
- 819 BTU/hr (100% de rendimiento, módulos ópticos de corta distancia en todos los puertos ópticos, módulos de alimentación dobles)
|
| Protección contra sobretensiones |
Módulo de alimentación:
- CA: 6 kV en modo común y 6 kV en modo diferencial
- CC: 4 kV en modo común y 2 kV en modo diferencial
- HVDC: 4 kV en modo común y 2 kV en modo diferencial
|
| Disipación de calor |
Modo de disipación de calor |
Refrigeración por aire |
| Flujo de aire |
De adelante hacia atrás o de atrás hacia adelante, dependiendo de los módulos de ventilador y los módulos de alimentación |
| Fiabilidad y disponibilidad |
Respaldo de módulo de alimentación |
Respaldo 1+1 |
| Respaldo de módulo de ventilador |
El dispositivo soporta cuatro módulos de ventilador conectables que funcionan en modo de espera activa. El sistema puede operar correctamente durante un corto período de tiempo después de que falla un módulo de ventilador. Se recomienda reemplazar el módulo de ventilador defectuoso inmediatamente. |
| Intercambio en caliente |
Soportado por todos los módulos de alimentación y módulos de ventilador |
| Tiempo medio entre fallos (MTBF) |
45.9 años |
| Tiempo medio de reparación (MTTR) |
1.57 horas |
| Disponibilidad |
0.9999960856 |
| Especificaciones técnicas |
Procesador |
1.4 GHz, cuatro núcleos |
| Memoria DRAM |
4 GB |
| Memoria Flash NOR |
64 MB |
| Memoria Flash NAND |
4 GB |
| Apilamiento |
Puerto de servicio que soporta la función de apilamiento |

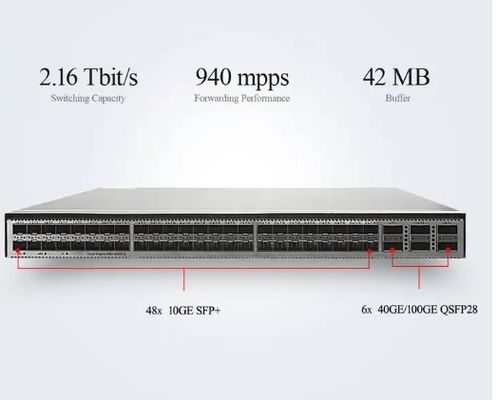

Puertos ópticos 10GE y puertos ópticos 100GE |
| Certificación |
- Cumplimiento de normas de seguridad
- Cumplimiento de normas EMC
- Cumplimiento de normas ambientales
|
