Datos del producto:
|
| Modelo: | No obstante lo dispuesto en el apartado 1, los Estados miembros podrán exigir a las autoridades comp | Tecnología de Ethernet: | 10 Gigabit Ethernet |
|---|---|---|---|
| Factor de forma: | 1RU | Puertos fijos: | 32 puertos fijos unificados |
| Fuentes de alimentación: | Fuentes de alimentación de corriente alterna de 2 x 750 W | Las dimensiones: | 1.72 x 17.3 x 29.5 pulgadas. |
| Peso: | 35 libras | Condición: | Nuevo sellado |
| Garantización: | 1 año | Pago: | T/T, Western Union y Paypal |
| Envío: | DHL, Fedex, UPS | ||
| Resaltar: | Switch de la serie Cisco Nexus 5000,N5K-C5548UP-FA Interruptor Cisco,Chasis del interruptor Cisco Nexus 5548UP |
||

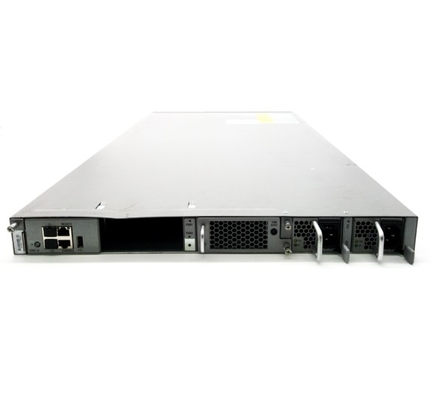

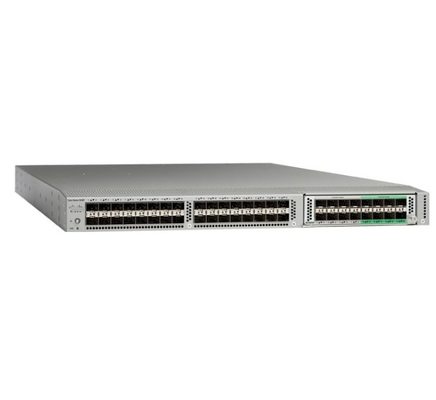

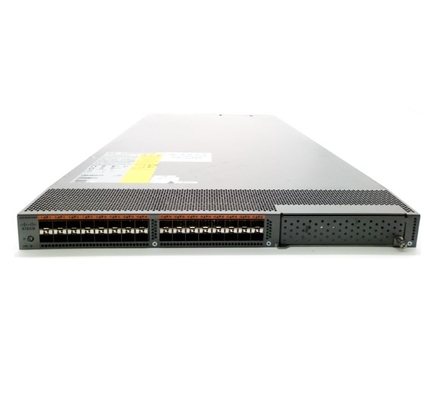

N5K-C5548UP-FA es un chasis Nexus 5548 UP que incluye 32 puertos unificados fijos, flujo de aire de adelante hacia atrás, 2 fuentes de alimentación de CA de 750 W, bandejas de ventilador y 1 ranura de expansión.Los puertos unificados admiten Ethernet tradicional, Fibre Channel (FC) y Fibre Channel over Ethernet (FCoE).
La Tabla 2 muestra los elementos recomendados para laN5K-C5548UP-FA.
| Categoría | Modelo | Descripción |
|
Ranura de expansión Nexus 5500
|
N55-M16UP | Módulo de puertos unificados Nexus 5500 16p, repuesto |
| Opciones Nexus 5500 L2 y L3 | N55-D160L3-V2 | Tarjeta secundaria Nexus 5548 de capa 3, versión 2 |
|
Transceptor y cable N5K
|
SFP-H10GB-CU1M | Cable 10GBASE-CU SFP+ 1 Metro |
| SFP-H10GB-ACU7M | Cables ópticos activos de conexión directa Cisco con conectores SFP+, SFP-H10GB-ACU7M | |
| Licencia | N55-48P-SSK9 | Licencia de almacenamiento Nexus 5500, 48 puertos |
La Tabla 3 muestra la comparación de N5K-C5548UP-FA, N5K-C5596UP-FA y N5K-C5596T-FA.
| Código de producto | N5K-C5548UP-FA | N5K-C5596UP-FA | N5K-C5596T-FA |
| Factor de forma | 1RU | 2RU | 2RU |
| Puertos fijos | 32 puertos fijos unificados | 48 puertos fijos unificados | Puertos fijos 32x10GT/16xSFP+ |
| Fuentes de alimentación | 2 fuentes de alimentación de CA de 750 W | 2 fuentes de alimentación de CA de 1100 W | 2 fuentes de alimentación de CA de 1100 W |
| Módulos de ventilador | 2 | 4 | 4 |
| Ranuras de expansión | 1 | 3 | 3 |
| Flujo de aire | Desde el frente hacia atras | Desde el frente hacia atras | De atrás hacia adelante |
N5K-C5548UP-FA Especificaciones |
|
| Actuación |
● Reenvío de hardware de capa 2 a 960 Gbps o 714,24 mpps;Rendimiento de capa 3 de hasta 160 Gbps o 240 mpps ● Entradas de la tabla de direcciones MAC: 32.000 ● Diseño de corte de baja latencia que proporciona una latencia de tráfico consistente y predecible independientemente del tamaño del paquete, el patrón de tráfico o las funciones habilitadas en interfaces Ethernet de 10 Gigabit ● Rendimiento del tráfico a velocidad de línea en todos los puertos |
| Interfaces |
● 32 puertos fijos configurables como 1 y 10 Gigabit Ethernet y FCoE o Fibre Channel nativo de 8/4/2/1 Gbps;Interfaces adicionales a través de un módulo de expansión. ● Módulos de expansión ● Módulo FCoE y Ethernet de 1 y 10 Gigabit de 16 puertos ● Canal de fibra de 8/4/2/1 Gbps de 8 puertos más módulo FCoE y Ethernet de 1 y 10 Gigabit de 8 puertos ● Módulo de puerto unificado que consta de 16 puertos configurables como Fibre Channel de 8/4/2/1 Gbps o Ethernet de 1 y 10 Gigabit y FCoE ● Módulo de expansión QSFP de 4 puertos ● Módulo 10G BASE-T de 12 puertos (solo Cisco Nexus 5596T) ● Módulo de capa 3 (solo Cisco Nexus 5596UP y 5596T; uno por sistema) ● Tarjeta secundaria de capa 3 (solo Cisco Nexus 5548P y 5548UP; una por sistema) ● Extensión a través de Cisco Nexus serie 2000 |
| Funciones de capa 2 |
● Puertos de switch de capa 2 y troncales VLAN ● Encapsulación VLAN IEEE 802.1Q ● Compatibilidad con hasta 4096 VLAN ● Árbol de expansión rápido por VLAN Plus (PVRST+) (compatible con IEEE 802.1w) ● Protocolo de árbol de expansión múltiple (MSTP) (IEEE 802.1s): 64 instancias ● Árbol de expansión PortFast ● Protector de raíz del árbol de expansión ● Garantía de puentes de árbol de expansión ● Tecnología Cisco EtherChannel (hasta 16 puertos por EtherChannel) ● Tecnología Cisco vPC ● vPC mejorado permite vPC entre Cisco Nexus 5000 y 2000 Series, así como entre Cisco Nexus 3000 Series y el host final. ● Sincronización de configuración de vPC ● Protocolo de control de agregación de enlaces (LACP): IEEE 802.3ad ● Hashing avanzado del canal de puerto basado en información de las capas 2, 3 y 4 ● Tramas gigantes en todos los puertos (hasta 9216 bytes) ● Pausar fotogramas (IEEE 802.3x) ● Control de tormentas (unidifusión, multidifusión y difusión) ● VLAN privadas ● VLAN privada sobre troncales (aislada y promiscua) ● VLAN privadas sobre vPC y EtherChannels ● Reasignación de VLAN ● Cisco FabricPath ● EvPC y vPC+ con FabricPath ● Adaptador Cisco FEX ● Máquina virtual FEX del centro de datos de Cisco ● Compatibilidad con hasta 24 extensores de tejido en cada plataforma Cisco Nexus 5500 |
| Funciones de capa 3 |
● Interfaces de capa 3: puertos enrutados en interfaces de plataforma Cisco Nexus 5500, interfaz virtual de conmutador (SVI), canales de puerto, subinterfaces y subinterfaces de canal de puerto para un total de 4096 entradas. ● Compatibilidad con hasta 8000 prefijos y hasta 16000 entradas de host IPv4 y 8000 IPv6 ● Compatibilidad con hasta 8000 rutas de multidifusión ● Compatibilidad con hasta 8000 grupos IGMP ● Soporte para 1000 entradas VRF ● Compatibilidad con hasta 4096 VLAN ● Rutas múltiples de igual costo (ECMP) de 16 vías ● 1664 entradas de la lista de control de acceso (ACL) de entrada y 2048 de salida ● Protocolos de enrutamiento: estático, protocolo de información de enrutamiento versión 2 (RIPv2), protocolo de enrutamiento de puerta de enlace interior mejorado (EIGRP), primera versión 2 de la ruta más corta abierta (OSPFv2) y protocolo de puerta de enlace fronteriza (BGP). ● Protocolos de enrutamiento IPv6: estático, primera versión 3 de la ruta más corta abierta (OPFv3), protocolo de puerta de enlace fronteriza (BGPv6), protocolo de enrutamiento de puerta de enlace interior mejorado (EIGRPv6) ● IPv6 VRF Lite ● Protocolo de enrutador en espera activa (HSRP) y Protocolo de redundancia de enrutador virtual (VRRP) ● ACL: ACL enrutada con opciones de capa 3 y 4 para coincidir con la ACL de entrada y salida. ● Multidifusión: modo disperso de multidifusión independiente del protocolo versión 2 (PIMv2), multidifusión específica de origen (SSM), protocolo de descubrimiento de origen de multidifusión (MSDP), protocolo de administración de grupos de Internet versiones 2 y 3 (IGMP v2 y v3) y registro de VLAN de multidifusión (MVR) ● Reenvío de ruta virtual (VRF): VRF-lite (IP VPN);unidifusión compatible con VRF;y multidifusión compatible con BGP, OSPF, RIP y VRF ● Reenvío de ruta inversa de unidifusión (uRFP) con ACL;modos estrictos y flexibles ● Compatibilidad con tramas gigantes (hasta 9216 bytes) ● Compatibilidad con hasta 16 extensores de estructura en cada Nexus 5500 con módulos L3 ● RFC 896 |
| calidad de servicio |
● Capa 2 IEEE 802.1p (CoS) ● 8 colas de hardware por puerto ● Configuración de QoS por puerto ● Confianza en CoS ● Asignación de CoS basada en puerto ● Cumplimiento de la CLI de QoS modular (MQC): IPv4 e IPv6 ● Clasificación de QoS basada en ACL (Capas 2, 3 y 4) ● Marcado MQC CoS ● Cola de salida virtual por puerto ● Cola de salida basada en CoS ● Cola de salida con prioridad estricta ● Programación basada en el puerto de salida: Round-Robin ponderado (WRR) ● Vigilancia del plan de control (CoPP): IPv4 e IPv6 |
| Seguridad |
● ACL de ingreso (estándar y extendidas) en puertos Ethernet y Ethernet virtuales ● ACL de capa 2 estándar y extendida: direcciones MAC, tipo de protocolo, etc. ● ACL estándar y extendida de capa 3 a 4: IPv4 e IPv6, protocolo de mensajes de control de Internet (ICMP e ICMPv6), TCP, protocolo de datagramas de usuario (UDP), etc. ● ACL basadas en VLAN (VACL) ● ACL basadas en puertos (PACL) ● ACL con nombre ● Distribución de ACL optimizada ● ACL en terminales virtuales (VTY) ● Registro de ACL en la interfaz de administración ● Vigilancia del protocolo de configuración dinámica de host (DHCP) con la opción 82 ● Inspección del Protocolo de resolución dinámica de direcciones (ARP) ● Protección de fuente IP ● Retransmisión DHCP ● Cisco CTS (descarga de autenticación y políticas desde ACS) ● Seguridad del puerto Ethernet ● RACL IPv6 ● PACL IPv6 ● VACL IPv6 |
| Funciones de alta disponibilidad |
● Actualización de software en servicio (ISSU) para la capa 2 ● Fuentes de alimentación, módulos de ventilador y módulos de expansión reemplazables en caliente y reemplazables en caliente ● Redundancia de energía 1:1 ● Redundancia del módulo de ventilador N:1 |
| Gestión |
● Administración de conmutadores mediante administración de 10/100/1000 Mbps o puertos de consola ● Consola basada en CLI para proporcionar administración detallada fuera de banda ● Gestión de conmutadores dentro de banda ● LED de localización y baliza en Cisco Nexus serie 2000 ● LED de baliza y localizador basados en puertos ● Sincronización de configuración ● Aprovisionamiento previo del módulo ● Reversión de la configuración ● Secure Shell versión 2 (SSHv2) ●Telnet ●AAA ● AAA con RBAC ● RADIO ● TACACS+ ● Syslog (8 servidores) ● Analizador de paquetes integrado ● SNMPv1, v2 y v3 (IPv4 e IPv6) ● Compatibilidad mejorada con MIB SNMP ● Compatibilidad con XML (NETCONF) ● Monitoreo remoto (RMON) ● Estándar de cifrado avanzado (AES) para el tráfico de administración ● Nombre de usuario y contraseñas unificados en CLI y SNMP ● Protocolo de autenticación por desafío mutuo de Microsoft (MS-CHAP) ● Certificados digitales para gestión entre switch y servidor RADIUS ● Protocolo de descubrimiento de Cisco, versiones 1 y 2 ● RBAC ● Analizador de puertos conmutados (SPAN) en interfaces físicas, de canal de puerto, VLAN y Fibre Channel ● SPAN remoto encapsulado (ERSPAN) ● Contadores de paquetes de entrada y salida por interfaz ● Protocolo de tiempo de red (NTP) ● Cisco ORO ● Pruebas integrales de diagnóstico de arranque ● Llamar a casa ● Llamada inteligente a casa ● Administrador de estructura de Cisco ● Cisco DCNM ● Solución de administración de LAN (LMS) CiscoWorks |
| Puente del centro de datos |
● PFC compatible con CEE e IEEE (soporte de cuadro de pausa por prioridad) ● Soporte de distancia de enlace PFC: 3000 m ● Protocolo DCBX compatible con CEE ● Selección de transmisión mejorada compatible con CEE e IEEE |
| Funciones Fibre Channel y FCoE (requiere licencia de servicios de almacenamiento) |
● FCoE compatible con los estándares T11 (FC-BB-5) ● Protocolo de inicialización FCoE (FIP) T11 (FC-BB-5) ● Cualquier puerto Ethernet de 10 Gigabit configurable como FCoE ● Administración SAN separada de la administración LAN ● FCP ● Reenvío de canal de fibra (FCF) ● Tipos de puertos estándar Fibre Channel: E, F y NP ● Tipos de puertos mejorados Fibre Channel: VE, TE y VF ● Canalización de puerto F ● Canalización del puerto F ● Conexión directa de objetivos FCoE y Fibre Channel ● Hasta 240 créditos de búfer por puerto Fibre Channel nativo ● Hasta 32 VSAN por conmutador ● Canal de puerto de canal de fibra (SAN) ● Modo de interoperabilidad nativa 1 ● Modo de interoperabilidad nativa 2 ● Modo de interoperabilidad nativa 3 ● Modo de interoperabilidad nativa 4 ● Enlace troncal VSAN ● Interfaz de administración de dispositivos Fabric (FDMI) ● Persistencia de ID de canal de fibra (FCID) ● Servicios de alias de dispositivos distribuidos ● Entrega en pedido ● Seguimiento de puertos ● Tecnología de virtualización de puertos N (NPV) de Cisco ● Virtualización de identificadores de N puertos (NPIV) ● Servicios Fabric: servidor de nombres, notificación de cambio de estado registrado (RSCN), servicios de inicio de sesión y zonificación del servidor de nombres. ● Servicios de tejido por VSAN ● Servicios de estructura de Cisco ● Protocolo de autenticación por desafío mutuo Diffie-Hellman (DH-CHAP) y protocolo de seguridad de canal de fibra (FC-SP) ● Servicios de alias de dispositivos distribuidos ● Autenticación FC-SP de host a conmutador y de conmutador a conmutador ● Primero la ruta más corta de la estructura (FSPF) ● Encuadernación de tela para Fibre Channel ● Zonificación estándar ● Seguridad portuaria ● Dominio y puerto ● Zonificación mejorada ● Canales de puerto SAN ● Analizador de estructura de Cisco ● Ruta de seguimiento de canal de fibra ● Ping de canal de fibra ● Depuración de canal de fibra ● Compatibilidad con Cisco Fabric Manager ● Especificación de la iniciativa de gestión de almacenamiento (SMI-S) ● Arranque desde SAN a través de VPC/EVPC |
| MIB genéricas |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-DIRECCIÓN-NÚMEROS-FAMILIARES-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMUNIDAD-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICACIÓN-MIB ● SNMP-TARGET-MIB ● SNMP-SM-MIB-BASADO EN EL USUARIO ● ACM-MIB BASADO EN VISTA SNMP ● CISCO-SNMP-VACM-EXT-MIB |
| MIB de capa 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIB de canal de fibra |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● CANAL DE FIBRA-FE-MIB ● CISCO-FC-RUTA-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Interfaz-virtual-MIB |
| MIB de configuración |
● ENTIDAD-MIB ● IF-MIB ● CISCO-ENTIDAD-EXT-MIB ● CISCO-ENTIDAD-FRU-CONTROL-MIB ● CISCO-ENTIDAD-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SISTEMA-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSIÓN-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGEN-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPIAR-MIB ● CISCO-ENTIDAD-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Monitoreo de MIB |
● DIFFSERV-DSCP-TC ● NOTIFICACIÓN-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESO-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIB de seguridad |
● CISCO-AAA-SERVIDOR-MIB ● CISCO-AAA-SERVIDOR-EXT-MIB ● CISCO-ROLES-COMUNES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● MIB TCP/IP ● DIRECCIÓN-INET-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOLO-FILTRO-MIB ● CISCO-DNS-CLIENTE-MIB ● CISCO-PORTSECURITY-MIB |
| MIB varios |
● INICIO-MIB ● LICENCIA-CISCO-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Estándares de la industria |
● IEEE 802.1D: Protocolo de árbol de expansión ● IEEE 802.1p: priorización de CoS ● IEEE 802.1Q: etiquetado VLAN ● IEEE 802.1Qaz: selección de transmisión mejorada ● IEEE 802.1Qbb: Pausa por prioridad ● IEEE 802.1s: múltiples instancias VLAN del protocolo Spanning Tree ● IEEE 802.1w: reconfiguración rápida del protocolo Spanning Tree ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP con temporizadores rápidos ● IEEE 802.3ae: 10 Gigabit Ethernet ● Compatibilidad con SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: Protocolo de tiempo de precisión (reloj de límites) |
| Estándares de canal de fibra |
● FC-PH, Revisión 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Enmienda 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Enmienda 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Revisión 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Revisión 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Revisión 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Revisión 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Revisión 7.0 ● FC-FS, Revisión 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Revisión 0.91 ● FC-LS, Revisión 1.2 ● FC-SW-2, Revisión 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Revisión 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Revisión 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Revisión 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Revisión 2.0 para FCoE ● FCP, Revisión 12 (ANSI/INCITS 269-1996) ● FCP-2, Revisión 8 (ANSI/INCITS 350-2003) ● FCP-3, Revisión 4 (ANSI/INCITS 416-2006) ● FC-MI, Revisión 1.92 (INCITS TR-30-2002, excepto para puertos FL y Clase 2) ● FC-MI-2, Revisión 2.6 (INCITS TR-39-2005, excepto para puertos FL y Clase 2) ● FC-SP, Revisión 1.6 ● FC-DA, Revisión 3.1 (INCITS TR-36-2004, excepto para puertos FL, puertos SB y Clase 2) ● Clase de servicio: Clase 3, Clase F ● Tipos de puertos estándar Fibre Channel: E y F ● Tipos de puertos mejorados Fibre Channel: SD y TE |
| Especificaciones físicas | |
| Óptica SFP+ |
La plataforma Cisco Nexus 5500 admite cables Twinax de cobre SFP+ de 10 Gigabit Ethernet para distancias cortas y ópticas SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM y Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) para distancias más largas.SFP+ tiene varias ventajas en comparación con otras opciones de conectividad 10 Gigabit Ethernet: ● Factor de forma pequeño de 10 Gigabit Ethernet ● Interoperabilidad óptica con los tipos de interfaz XENPAK, X2 y XFP ● Bajo consumo de energía ● Dispositivo intercambiable en caliente ● Los productos de la plataforma Cisco Nexus 5500 admiten SFP+ compatible con Fibre Channel de 8 Gbps para opciones de conectividad nativa de Fibre Channel;Los módulos transceptores SFP de corto alcance compatibles con Fibre Channel de 8 Gbps y de 10 km de largo alcance funcionan a 8/4/2 Gbps y son compatibles con los puertos Fibre Channel nativos con capacidad de 8 Gbps en módulos de expansión y puertos unificados. |
| Físico (alto x ancho x profundidad) | 4,4 x 43,9 x 74,9 cm (1,72 x 17,3 x 29,5 pulgadas) |
| Temperatura de funcionamiento | 32 a 104°F (0 a 40°C) |
| Temperatura no operativa (almacenamiento) | -40 a 158°F (-40 a 70°C) |
| Humedad | 5 a 95% (sin condensación) |
| Altitud | 0 a 10 000 pies (0 a 3000 m) |
| Peso | 35 libras (15,88 kg) |
