Descripción general del producto
La próxima generación de Cisco®El MDS 9148T 32-Gbps 48-Port Fibre Channel Switch (Figura 1) proporciona una conectividad de alta velocidad de Fibre Channel para las matrices All-Flash.Este interruptor ofrece el estado de la técnica de análisis y capacidad de telemetría integrada en su próxima generación de aplicación específica de circuito integrado (ASIC) plataformaEste interruptor permite una transición sin problemas a las cargas de trabajo de Fibre Channel Non-Volatile Memory Express (FC-NVMe) siempre que esté disponible sin necesidad de actualización de hardware en la SAN.y grandes empresas que están desplegando rápidamente aplicaciones a escala de nube utilizando servidores virtualizados extremadamente densosAlgunos de los principales beneficios para una red de área de almacenamiento a pequeña escala (SAN) son la zonificación automática, el reenvío sin bloqueo,y grupos de puertos más pequeños de 16 puertosLos beneficios para una SAN de tamaño mediano a grande incluyen una mayor escala para las funciones de control del plano de Fibre Channel, SANs virtuales, Fabric Login (FLOGI), alias de dispositivos y escala de servidor de nombres,48 puertos de 32 Gbps sin sobreabono de puertos de velocidad de línea, flujo de aire bidireccional, y un interruptor SAN listo para FC-NVMe de forma fija con créditos mejorados de búfer a búfer (B2B) que conectan los puertos de almacenamiento y host y el cifrado de enlace de canal de fibra.Las arquitecturas SAN a gran escala construidas con directores centrales SAN pueden ampliar la conectividad de 32 Gbps al rack del servidor utilizando estos switches en modo switch o en modo de virtualización de puertos de red (NPV)Además, el interruptor admite características de diagnóstico mejoradas como Inter-Switch Link (ISL)
Diagnóstico HBA, parámetro de diagnóstico de lectura, señal de cable de enlace,1y características de fiabilidad avanzadas como la corrección de errores hacia adelante (FEC) con puertos HBA.

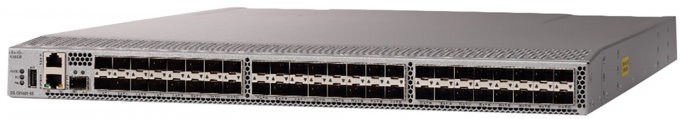

Figura 1.
Cisco MDS 9148T conmutador de canal de fibra de 32 Gbps y 48 puertos
Principales características
Las características principales del Cisco MDS 9148T 32-Gbps 48-Port Fiber Channel Switch incluyen:
● ¿Qué es? Alto rendimiento:La arquitectura MDS 9148T, con arbitraje centralizado sin bloqueo, proporciona un rendimiento constante de 32 Gbps de baja latencia en todas las condiciones de tráfico para cada puerto de canal de fibra en el switch.
● ¿Qué es? Análisis SAN totalmente integrado:Este interruptor rico en características también ofrece capacidades de análisis y telemetría SAN de última generación que se han integrado en esta plataforma de hardware de próxima generación.Esta nueva tecnología de vanguardia combina el puerto ASIC de próxima generación con una unidad de procesamiento de red totalmente dedicada diseñada para completar cálculos analíticos en tiempo real en la tarjeta de línea de 32 GbpsLos datos de telemetría extraídos de la inspección de los encabezados de los cuadros se calculan a bordo (dentro del interruptor) y, utilizando un formato abierto líder en la industria,puede ser transmitido a cualquier plataforma de visualización de análisis.
● ¿Qué es? Ahorros en gastos de capital (CapEx):Los puertos de 32 Gbps permiten a los usuarios implementarlos con transceptores de 16 o 8 Gbps existentes, proporcionan protección de la inversión con la opción de actualizar a transceptores y adaptadores de 32 Gbps cuando sea necesario.
● ¿Qué es? Alta disponibilidad:Los switches MDS 9148T están diseñados para proporcionar una disponibilidad del 99,999%.como los subsistemas de alimentación y refrigeraciónAdemás, los miembros del enlace de canal de puerto pueden ser estriados a través de los tres grupos de puertos de 16, proporcionando así una alta disponibilidad adicional.
● ¿Qué es? Confiabilidad:Como parte de la especificación estándar de Canal de Fibra de 32 Gbps, Cisco proporciona FEC entre los puertos de conmutación y los puertos HBA en todos los switches fijos de Canal de Fibra de 32 Gbps.Esta característica ayuda a asegurar que cualquier error introducido en el vuelo se corrige antes de que llegue al lado del dispositivoAdemás, Cisco amplía la notificación de cambio de estado de búfer a búfer (BBSCN) y la recuperación de crédito de búfer a búfer, que se admite en todos los switches de Cisco entre los puertos ISL,con una longitud de más de 20 mm,Con el tiempo, la corrupción de los mensajes listos para el receptor, conocidos como primitivos R_RDY, puede conducir a una pérdida de créditos, lo que eventualmente puede hacer que un enlace deje de transmitir en una dirección.La recuperación de crédito de búfer a búfer prevé dos puertos conectados para detectar y corregir esta situación.
● ¿Qué es? Crecimiento en pequeños incrementos:El switch MDS 9148T Fibre Channel proporciona una opción para implementar tan solo veinticuatro puertos de Fibre Channel de 32 Gbps en la variante de nivel de entrada, que puede crecer en incrementos de 8 puertos hasta 48 puertos.Esta configuración permite cuatro configuraciones posibles de 24, 32, 40 y 48 puertos.
● ¿Qué es? ASIC de próxima generación:El switch MDS 9148T Fibre Channel es alimentado por el mismo ASIC Cisco de alto rendimiento de 32 Gbps que alimenta la cartera de productos Cisco MDS de 32 Gbps Fibre Channel.
● ¿Qué es? Mayor escalabilidad:El aumento de la escalabilidad de la tela proporciona más flexibilidad para una variedad de arquitecturas SAN.
● ¿Qué es? Telemetría:Los encabezados de canales de fibra óptica e interfaces de sistemas informáticos pequeños (SCSI) se pueden inspeccionar sin necesidad de ningún tipo de grifo o dispositivo externo.Las métricas resultantes se pueden analizar en el interruptor y también exportar utilizando un puerto dedicado de 1 o 10 Gbps Small Form-Factor Pluggable Plus (SFP +) para fines de telemetría y análisis#.
● ¿Qué es? Servicios inteligentes:La zona automática, la zonificación inteligente, la detección y el aislamiento de drenaje lento, el enrutamiento virtual SAN (VSAN) e inter-VSAN (IVR) y la calidad de servicio (QoS) en toda la fábrica permiten la migración de las islas SAN a la empresa.amplias redes de almacenamientoEl cifrado del tráfico está disponible opcionalmente para cumplir con los estrictos requisitos de seguridad.
● ¿Qué es? Diagnóstico sofisticado:El MDS 9148T proporciona herramientas de diagnóstico inteligentes como el diagnóstico ISL, el diagnóstico HBA, los parámetros de diagnóstico de lectura, el analizador de puertos conmutados (SPAN), la capacidad de llamada a casa integrada de Cisco,y un sistema de gestión sanitaria en línea para una mayor fiabilidad, una resolución más rápida de los problemas y una reducción de los costes de servicio.
● ¿Qué es? Conocimiento de la máquina virtual:El MDS 9148T proporciona visibilidad a todas las máquinas virtuales que acceden a las LUN de almacenamiento en el tejido.Esta función está disponible a través de HBAs capaces de etiquetar con prioridad el identificador de máquina virtual (VMID) en cada marco de canal de fibraEl conocimiento de las máquinas virtuales puede extenderse a servicios inteligentes de tejido, como el análisis1 para visualizar el rendimiento de cada flujo que proviene de cada máquina virtual en el tejido.
● ¿Qué es? Fabricado con un contenido de fibra de vidrio superior a 0,01 mm:El MDS 9148T proporciona potentes capacidades de Transferencia de Estado Representativo (REST) y Cisco NX-API para permitir una programación flexible y rápida de utilidades para el SAN.
● ¿Qué es? Gestión de un solo panel:Puede proporcionar, administrar, monitorear y solucionar problemas en el MDS 9148T utilizando Cisco Data Center Network Manager (DCNM), que actualmente gestiona todo el conjunto de productos de centros de datos de Cisco.
● ¿Qué es? Tecnología de arranque seguro y anti-falsificación:El MDS 9148T utiliza hardware incorporado que protege todo el sistema de ataques maliciosos asegurando el acceso a componentes críticos como el bootloader, el cargador de imágenes del sistema,y la interfaz del Grupo de Acción Conjunta de Pruebas (JTAG).
Beneficios arquitectónicos de la SAN
Los nuevos switches de tela de 32 Gbps abordan el requisito de una infraestructura SAN altamente escalable, virtualizada e inteligente en entornos de centros de datos de generación actual.La industria ya está preparada para la transición a los switches fijos de 32 Gbps con la disponibilidad de HBA de 32 Gbps y matrices de almacenamiento de los proveedoresAdemás, a medida que las matrices flash de baja latencia y las implementaciones de virtualización extremadamente densas se vuelven más generalizadas, se espera que los switches fijos proporcionen conectividad de 32 Gbps al núcleo SAN.
Esta solución ofrece varias ventajas importantes:
● ¿Qué es? Consolidación del puerto del servidor:La demanda de switches de tela de 32 Gbps aumentará a medida que la virtualización hiperescala duplique la densidad de máquinas virtuales por rack,aumento de la necesidad de puertos HBA de mayor ancho de banda por rack de servidores de hoja o independientesPronto los puertos HBA de 32 Gbps consolidarán la base instalada actual de 16 Gbps HBA, con la necesidad de aumentar la capacidad del servidor en el mismo rack.ofrece una excelente solución, y la flexibilidad para crecer de una base de 24 puertos a 48 puertos es una ventaja adicional.
● ¿Qué es? Para simplificar:A través de la consolidación, el administrador de SAN puede reducir la complejidad y simplificar la gestión.Un switch MDS 9148T de 32 Gbps con 48 puertos en modo N_Port ID Virtualization (NPIV) con conmutadores de canal de fibra que se conectan a él en modo N_Port Virtualization (NPV), los puertos de dispositivos pueden escalarse de manera muy rentable con el tiempo sin agregar la carga de administrar los interruptores de VAN.La zonificación automática facilita la zonificación automática de toque cero sin necesidad de configurar la zonificación en los interruptores fijos de 32 Gbps que se implementan en SAN independientes.
● ¿Qué es? Convergencia multiprotocolo:Los enlaces de 32 Gbps se benefician de una latencia más baja en comparación con los enlaces de menor ancho de banda, lo que aporta cargas de trabajo de almacenamiento de mejor rendimiento a su matriz de almacenamiento.Un mayor ancho de banda también ayuda a garantizar una menor congestión de ISL para los protocolos de almacenamiento más nuevos que se espera estén disponibles en matrices de almacenamiento conectadas externamente: por ejemplo, NVMe sobre canal de fibra puede coexistir en el mismo enlace que las cargas de trabajo SCSI existentes.
● ¿Qué es? Escala y rendimiento:This fixed-form-factor switch supports the performance and scale required to deploy a dedicated and standalone Fibre Channel SAN connecting both initiators and targets without requiring any other switching infrastructure.
Compatibilidad con las plataformas
Para obtener información detallada sobre la compatibilidad de hardware y software, así como la interoperabilidad del producto, consulte elMatriz de interoperabilidad de los interruptores de la serie MDS 9000.
Especificaciones del producto
El cuadro 1 enumera las especificaciones del MDS 9148T 32-Gbps 48-Port Fiber Channel Switch.
