Datos del producto:
|
| nombre: | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | Conjunto de características: | Base IP |
|---|---|---|---|
| Puertos: | 8 x 10/100/1000 Gigabit Ethernet | Interfaces del Uplink: | 2 x 1G de cobre más 2 x 1G de SFP |
| Garantización: | 1 año | Transporte marítimo: | DHL y FedEx |
| Envío de ancho de banda: | 16 Gbps | Ram.: | MB 512 |
| Pago: | TT/Paypal | ||
| Resaltar: | Interruptor de 8 puertos compactos,Cisco Catalyst 8 puertos compactos |
||
Los switches administrados Gigabit Ethernet de la serie WS-3560CX-8TC-S de Cisco Catalyst 3560-CX están compuestos por 8 puertos Gigabit Ethernet, 2 enlaces ascendentes Gigabit Ethernet RJ-45 y 2 enlaces ascendentes SFP.

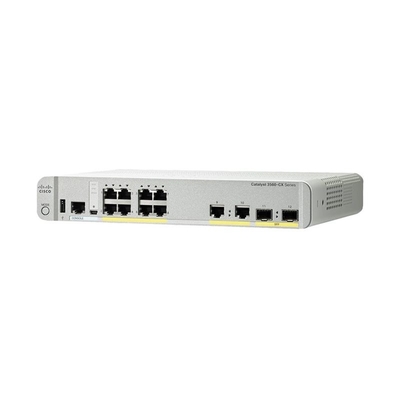

La figura 1 muestra la apariencia del WS-C3560CX-8TC-S.
La tabla 1 muestra las especificaciones rápidas.
| Código del producto | Las medidas de seguridad se aplicarán a las instalaciones de seguridad. |
| Conjunto de características | Base de la propiedad intelectual |
| Interfaces de enlace superior | 2 x 1G de cobre más 2 x 1G de SFP |
| Puertos | 8 x 10/100/1000 Gigabit Ethernet |
| Ancho de banda de reenvío | 16 Gbps |
| Ancho de banda de conmutación (capacidad de doblex completo) | 32 Gbps |
| Memoria RAM | 512 MB |
| Memoria flash | 128 MB |
| Las dimensiones | 4.44 x 26.9 x 21.3 cm |
La figura 2 muestra el panel frontal del WS-C3560CX-8TC-S.
Nota:
| ① | Botón de modo | ⑤ | 8 x 10/100/1000 puertos |
| ② | Puerto USB tipo A | ⑥ | 2 x 1G de cobre |
| ③ | Puerto de consola RJ-45 | ⑦ | Las ranuras del módulo SFP |
| ④ | Puerto USB mini-tipo B (consola) | ⑧ | LEDs con interruptor |
Los LED de interruptor incluyen los LED SYST, STAT, SPEED y el LED de la consola.
El cuadro 2 muestra las descripciones de los tres LED.
| El LED | Color/Modo puerto | Descripción |
|
SYST (Sistema LED) |
No. | El sistema no está encendido. |
| El verde | El sistema está funcionando normalmente. | |
| Ámbar | El sistema está recibiendo energía pero no funciona correctamente. | |
| Estadísticas | Estado del puerto | Este es el modo predeterminado. |
| Velocidad | Velocidad en puerto | Velocidad de operación del puerto: 10, 100 o 1000 Mb/s. |
Los LED de la consola muestran qué puerto de la consola está en uso.
Si se conecta un cable a un puerto de la consola, el interruptor utiliza automáticamente ese puerto para la comunicación con la consola.
El cuadro 3 muestra la descripción del LED de la consola.
| El LED | El color | Descripción |
| Puerto de la consola RJ-45 | El verde |
El puerto de la consola RJ-45 está activo. El puerto LED de la mini consola USB no está activo. |
| No. |
El puerto no está activo. El puerto de la consola USB-mini está activo. |
|
| Puerto de consola USB-mini | El verde |
El puerto de la consola USB-mini está activo. El LED del puerto de la consola RJ-45 no está activo. |
| No. |
El puerto no está activo. El puerto de la consola RJ-45 está activo. |
La tabla 4 muestra algunos cables recomendados.
| Modelos | Descripciones |
| El sistema de control de las emisiones de CO2 | Cable de consola Cisco CAB-CONSOLE-USB de 6 pies con USB tipo A y mini-B |
| El sistema de control de la velocidad de salida se utilizará para controlar la velocidad de salida. | Cable de consola Cisco CAB-CONSOLE-RJ45 de 6 pies con RJ45 y DB9F |
| Modelos | Las medidas de seguridad se aplicarán a las instalaciones de seguridad. | Se aplicará el método de cálculo de la calidad. |
| Enlaces superiores | 2 x 1G de cobre más 2 x 1G de SFP | 2 x 1G de cobre más 2 x 1G de SFP |
| Puertos | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Conjunto de características | Base de la propiedad intelectual | Base de la propiedad intelectual |
|
El PoE Puertos de salida |
No incluido | 8 PoE+ |
| Potencia disponible en el POE | No incluido | 240 W |
