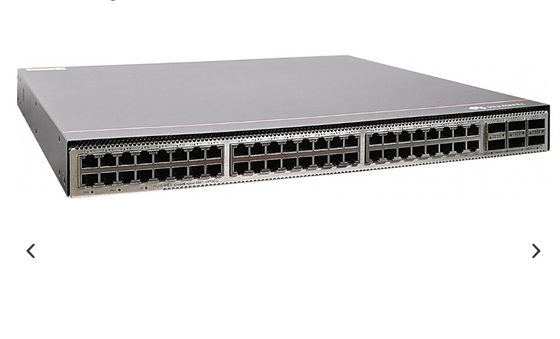

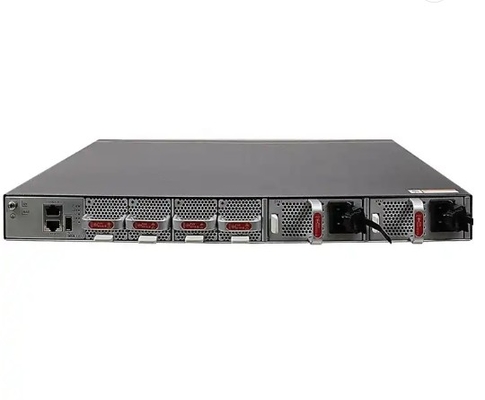

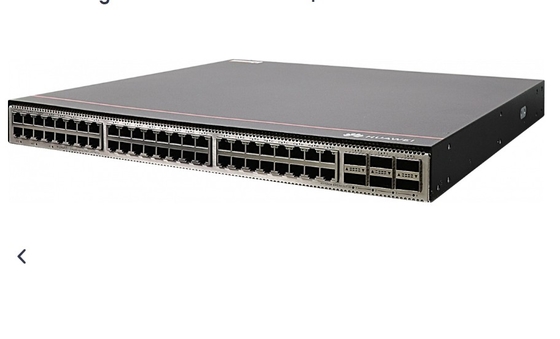

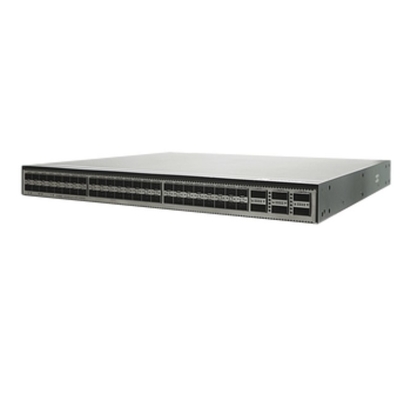

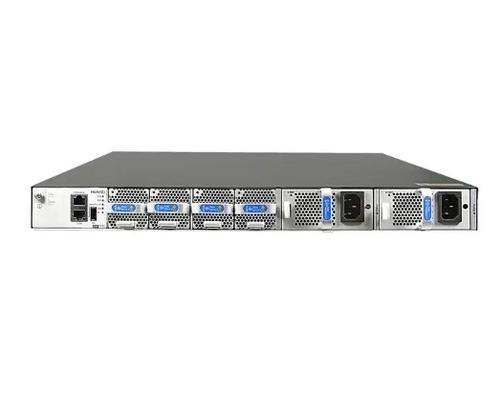

CE6881-48S6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Puerto de alimentación Entrada de aire lateral

Las especificaciones CE6881-48S6CQ-B

Punto de trabajo

Descripción

Especificaciones físicas

• Las dimensiones (H x W x D)
• Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 pulgadas x 17,4 pulgadas x 16,5 pulgadas)
• Dimensiones máximas (la profundidad es la distancia entre los puertos del panel delantero y el mango del panel trasero): 43,6 mm x 442,0 mm x 446,1 mm (1,72 pulgadas x 17,4 pulgadas x 17,6 pulgadas).

Parámetros ambientales

Temperatura

• Temperatura de funcionamiento: 0°C a 40°C a una altitud de 0-1800 m.

No obstante lo dispuesto en el apartado 1 del presente artículo,

Cuando la altitud es de 1800-5000 m (5096-16404 pies), la temperatura máxima de operación se reduce en 1 ° C (1.8 ° F) cada vez que la altitud aumenta en 220 m (722 pies).

• Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)

Humedad relativa

5% RH a 95% RH, sin condensar

Alturas

Se aplican las condiciones siguientes:

Ruido (presión acústica, 27°C)

• Flujo de aire de atrás hacia adelante: < 57 dBA
• Flujo de aire de adelante hacia atrás: < 58 dBA

Especificaciones de potencia

Tipo de fuente de energía

Las condiciones de las condiciones de ensayo se determinarán en el anexo IV.

Entrada de potencia CA

• Rango de voltaje de entrada nominal: de 100 V AC a 240 V AC, 50/60 Hz
• Válvula de voltaje de entrada máxima: de 90 a 290 V AC, de 47 a 63 Hz

Entrada de energía de corriente continua

• Rango de tensión nominal: -48 V CC a -60 V CC
• Variación máxima de tensión: -38,4 V DC a -72 V DC

Entrada de potencia de corriente continua de alto voltaje

• Modulo de alimentación de 600 W AC y 240 V CC (serie PAC600S12):
• Rango de tensión nominal: 240 V de corriente continua
• Variación máxima de voltaje: de 190 V a 290 V de corriente continua
• Modulo de alimentación de corriente continua de alto voltaje de 1200 W (serie PHD1K2S12):
• Válvula de voltaje nominal: de 240 V a 380 V de corriente continua
• Variación máxima de tensión: de 190 V a 400 V de corriente continua

Corriente de entrada nominal

• Modulo de alimentación de 600 W AC y 240 V CC (serie PAC600S12):
• 8 A (100 V CA a 240 V CA)
• 4 A (240 V de corriente continua)
• Modulo de potencia de corriente continua de 1000 W (serie PDC1000S12): 30 A (de -48 V a -60 V de corriente continua)
• Modulo de alimentación de alta tensión de 1200 W de corriente continua (serie PHD1K2S12): 8 A

Consumo de energía del chasis

Consumo máximo de energía

Las demás:

Consumo típico de energía

• 194 W (100% de rendimiento, cables de alta velocidad SFP+ en 48 puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de doble potencia)
• 240 W (100% de rendimiento, módulos ópticos de corta distancia en todos los puertos ópticos, módulos de doble potencia)

Disposición térmica del chasis

Disposición máxima de calor

1191 BTU/h

Diversión térmica típica

• 662 BTU/h (100% de rendimiento, cables de alta velocidad SFP+ en 48 puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de doble potencia)
• 819 BTU/h (100% de rendimiento, módulos ópticos de corta distancia en todos los puertos ópticos, módulos de doble potencia)

Protección contra sobretensiones

Modulo de alimentación:

• AC: 6 kV en modo común y 6 kV en modo diferencial
• CC: 4 kV en modo común y 2 kV en modo diferencial
• HVDC: 4 kV en modo común y 2 kV en modo diferencial

Difusión de calor

Modo de disipación de calor

Refrigeración por aire

Flujo de aire

De frente a atrás o de atrás a delante, según los módulos de ventilador y los módulos de potencia

Confiabilidad y disponibilidad

Modulo de energía de respaldo

1 + 1 de apoyo

Refuerzo del módulo del ventilador

El dispositivo admite cuatro módulos de ventilador enchufables que funcionan en modo de espera caliente.Se le recomienda reemplazar el módulo defectuoso inmediatamente.

Intercambio en caliente

Apoyado por todos los módulos de potencia y módulos de ventilador

Tiempo medio entre fallos (MTBF)

45.9 años

Tiempo medio de reparación (MTTR)

1.57 horas

Disponibilidad

0.9999960856

Especificaciones técnicas

Procesador

1.4 GHz, de cuatro núcleos

Memoria DRAM

4 GB

No hay flash

64 MB

NAND flash

4 GB

- ¿ Qué pasa?

Puerto de servicio que admite la función de apilamiento

Puertos ópticos 10GE y puertos ópticos 100GE

Certificación

• Cumplimiento de las normas de seguridad
• Cumplimiento de las normas EMC
• Cumplimiento de las normas medioambientales
