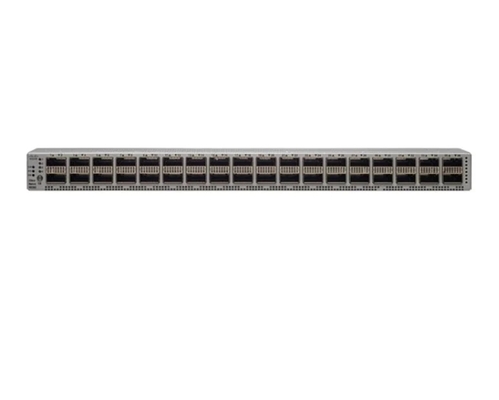

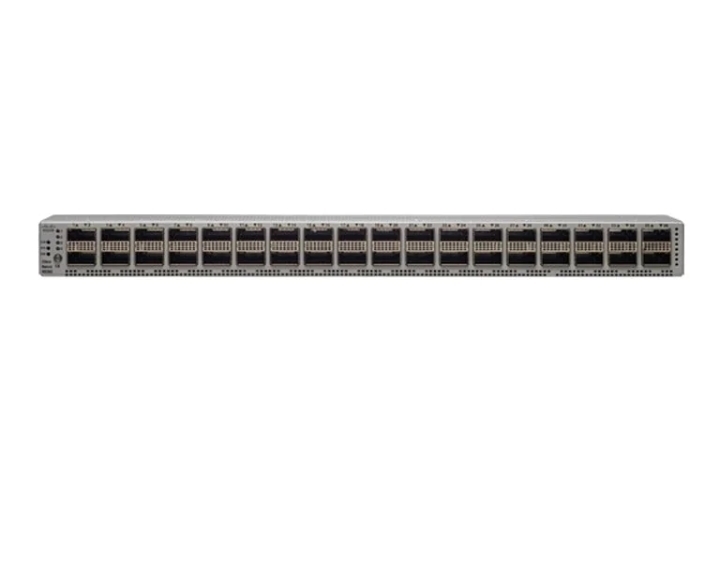

El N9K-C9236C es el Nexus 9200 con 36p 40G 100G QSFP28. Construido con la última tecnología Cisco Cloud Scale, la plataforma Cisco Nexus 9200 consta de conmutadores de centro de datos de configuración fija de ultra alta densidad líderes en la industria con funciones de capa 2 y 3 a velocidad de línea que admiten aplicaciones empresariales y comerciales, alojamiento de proveedores de servicios y entornos de computación en la nube. Estos conmutadores admiten una amplia gama de velocidades de puerto con combinaciones flexibles de conectividad de 1/10/25/40/50/100 Gbps en factores de forma compactos. Utilizando el sistema operativo Cisco NX-OS Software, líder en la industria y ampliamente implementado, la plataforma Cisco Nexus 9200 está diseñada para una estructura programable, que ofrece flexibilidad, movilidad y escalabilidad para proveedores de servicios y proveedores de Infraestructura como servicio (IaaS) y en la nube. También está diseñado para la red programable, que automatiza la configuración y la gestión para los clientes que desean aprovechar el modelo de operación DevOps y los conjuntos de herramientas.
Especificaciones rápidas
La Tabla 1 muestra las especificaciones rápidas.
| Código de producto |
N9K-C9236C |
| Puertos |
36 puertos QSFP28 de 100 Gbps |
| Velocidades admitidas |
1, 10, 25, 40, 50 y 100 Gbps |
| Configuración de puertos |
36 puertos QSFP28 fijos, cada uno configurado individualmente en 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps o 2 x 50 Gbps |
Dimensiones físicas
(Al x An x Pr) |
1.72 x 17.3 x 22.5 pulgadas (4.4 x 43.9 x 57.1 cm) |
| Peso |
18.2 lb (8.3 kg) (sin fuentes de alimentación ni ventiladores) |
Detalles del producto
La plataforma Cisco Nexus 9200 proporciona las siguientes características y beneficios:
- ● Alto rendimiento y escalabilidad
La plataforma proporciona conmutación de capa 2 y 3 a velocidad de cable en todos los puertos con hasta 7.2 Tbps y más de 5.35 bpps de ancho de banda.
Con hasta 30 MB de búfer compartido, la plataforma es una excelente opción para centros de datos escalables y aplicaciones de big data. La capacidad de ajustar la asignación de búfer para colas sin caída convierte al Nexus 9200 en una plataforma ideal para diseños de almacenamiento IP.
- ● LAN extensible virtual (VXLAN)
La plataforma ofrece enrutamiento VXLAN a velocidad de línea nativa.
El plano de control de la red privada virtual Ethernet (EVPN) del Protocolo de puerta de enlace fronteriza (BGP) proporciona multitenencia escalable y movilidad de host (consulte Red VXLAN con plano de control MP-BGP EVPN para obtener más información).
- ● Alta disponibilidad de hardware y software
El enrutamiento de múltiples rutas de igual costo (ECMP) de 64 vías permite el uso de diseños de árbol gordo de capa 3. Esta función ayuda a las organizaciones a evitar cuellos de botella en la red, aumentar la resiliencia y agregar capacidad con poca interrupción de la red.
El parcheo garantiza una actualización sin interrupciones en la mayoría de los casos.
Los conmutadores utilizan unidades de fuente de alimentación (PSU) y ventiladores intercambiables en caliente con redundancia N+1.
- ● Sistema operativo NX-OS diseñado a medida con innovaciones completas y probadas
La programabilidad abierta admite herramientas de automatización DevOps integradas como Puppet, Chef y Ansible.
Cisco NX-API admite un enfoque programático común en los conmutadores Cisco Nexus.
El aprovisionamiento automático de encendido (POAP) permite el arranque y la configuración sin contacto del conmutador, lo que reduce drásticamente el tiempo de aprovisionamiento.
El motor de scripting Python integrado permite la automatización y las operaciones remotas en el centro de datos.
La supervisión avanzada del búfer informa sobre la utilización del búfer en tiempo real por puerto y por cola, lo que permite a las organizaciones supervisar las ráfagas de tráfico y los patrones de tráfico de las aplicaciones.
Se admiten suites completas de protocolos de enrutamiento de unidifusión y multidifusión de capa 3, incluidos BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) y Multicast Source Discovery Protocol (MSDP).
El enrutamiento de segmentos permite que la red reenvíe paquetes de conmutación de etiquetas de múltiples protocolos (MPLS) y realice ingeniería de tráfico sin ingeniería de tráfico (TE) del Protocolo de reserva de recursos (RSVP). Proporciona una alternativa de plano de control para una mayor escalabilidad y virtualización de la red.
Los accesorios
La Tabla 2 muestra los accesorios admitidos.
| Modelo |
Descripción |
| NXA-PAC-650W-PI |
Nexus 9000 650W AC PS, Entrada lateral del puerto |
| NXA-PAC-650W-PE |
Nexus 9000 650W AC PS, Escape lateral del puerto |
| NXA-PAC-1200W-PI |
Nexus 9000 1200W AC PS, Entrada lateral del puerto |
| NXA-PAC-1200W-PE |
Nexus 9000 1200W AC PS, Escape lateral del puerto |
| UCSC-PSU-930WDC |
Nexus 9000 930W DC PS, Entrada lateral del puerto |
| UCS-PSU-6332-DC |
Nexus 9000 930W DC PS, Escape lateral del puerto |
| N9K-PUV-1200W |
Fuente de alimentación universal Nexus 9300 de 1200 W, flujo de aire bidireccional y compatible con CA/HVDC |
| N9K-C9300-FAN3 |
Ventilador fijo Nexus 9K para conmutador 2RU, entrada lateral del puerto |
| N9K-C9300-FAN3-B |
Ventilador fijo Nexus 9K para conmutador 2RU, escape lateral del puerto |
| NXA-FAN-30CFM-F |
Ventilador único Nexus 2K/3K/9K para conmutador 1RU, flujo de aire de escape lateral del puerto |
| NXA-FAN-30CFM-B |
Ventilador único Nexus 2K/3K/9K para conmutador 1RU, flujo de aire de entrada lateral del puerto |
| NXA-FAN-35CFM-PE |
Ventilador único Nexus 92300, flujo de aire de escape lateral del puerto |
| NXA-FAN-35CFM-PI |
Ventilador único Nexus 92300, flujo de aire de escape lateral del puerto |
| N93-LAN1K9= |
L3 mejorado que incluye OSPF completo, EIGRP, BGP para la plataforma Nexus 9200/9300 |
Comparar con elementos similares
La Tabla 3 muestra la comparación.
| Código de producto |
N9K-C92304QC |
N9K-C9236C |
| Puertos |
56 puertos QSFP+ de 40 Gbps y 8 puertos de 100 Gbps |
36 puertos QSFP28 de 100 Gbps |
| Velocidades admitidas |
10, 40 y 100 Gbps |
1, 10, 25, 40, 50 y 100 Gbps |
| Configuración de puertos |
56 puertos QSFP+ fijos, con desglose de hasta 64 puertos de 10 Gbps, más 8 puertos de 100 Gbps |
36 puertos QSFP28 fijos, cada uno configurado individualmente en 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps o 2 x 50 Gbps |
Especificación N9K-C9236C
Especificación N9K-C9236C
|
| Puertos |
36 puertos QSFP28 de 100 Gbps |
| Velocidades admitidas |
1, 10, 25, 40, 50 y 100 Gbps |
| Configuración de puertos |
36 puertos QSFP28 fijos, cada uno configurado individualmente en 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps o 2 x 50 Gbps |
| Soporte de telemetría |
– |
| CPU |
4 núcleos |
| Memoria del sistema |
16 GB |
| Unidad de disco de estado sólido (SSD) |
64 GB |
| Búfer del sistema compartido |
30 MB |
| Puertos de gestión |
3 puertos RJ-45 |
| Puertos USB |
1 |
| Puertos serie RS-232 |
1 |
| Fuentes de alimentación (PSU - hasta 2) |
930W CC, 650W CA o 1200W HVAC/CC |
| Potencia típica (CA) |
275W |
| Potencia máxima (CA) |
640W |
| Voltaje de entrada (CA) |
100 a 240 V |
| Voltaje de entrada (HVAC) |
200 a 277 V |
| Voltaje de entrada (CC) |
–40 a –72 V CC (mínimo y máximo) -48 a –60 V CC (nominal) |
| Voltaje de entrada (HVDC) |
240 a 380 V |
| Frecuencia (CA) |
50 a 60 Hz |
| Ventiladores |
4 |
| Flujo de aire |
Entrada y escape laterales del puerto |
| MTBF (horas) |
399,300 |
| Físico (Al x An x Pr) |
1.72 x 17.3 x 22.5 pulgadas (4.4 x 43.9 x 57.1 cm) |
| Acústica |
58.8 dBA 40% de velocidad del ventilador, 65.3 dBA al 70% de velocidad del ventilador y 69.6 dB al 100% de velocidad del ventilador |
| Cumplimiento de RoHS |
Sí |
| Peso |
18.2 lb (8.3 kg) (sin fuentes de alimentación ni ventiladores) |
