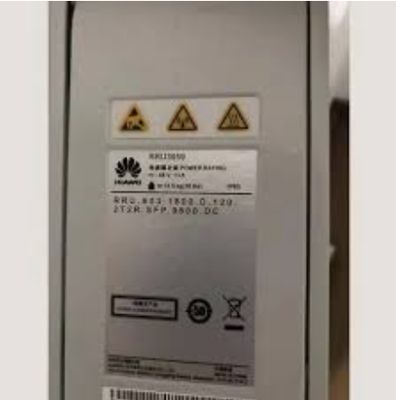

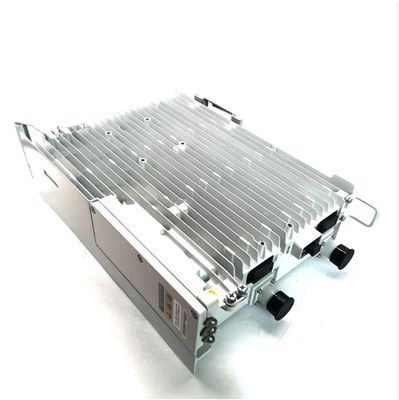

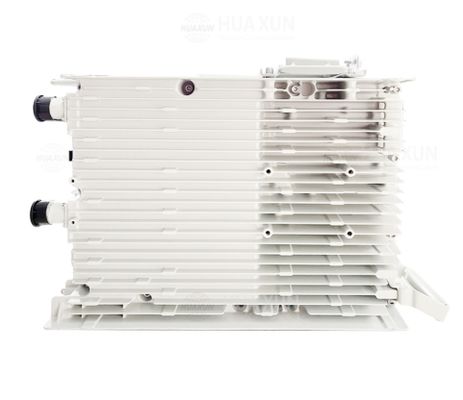

RRU3959/BBM/BYE/BPD Una unidad de radio remota para exteriores que se alimenta de un gabinete de alimentación

Descripción general

Descripción general y función

• El RRU3959 (y RRU3959w) es una unidad de radio remota para exteriores (RRU) utilizada en arquitecturas de estaciones base distribuidas.

• Maneja funciones de RF: modulación, demodulación, combinación/división de señales de banda base y RF.

• Utiliza técnicas de radio definida por software (SDR), lo que permite configuraciones de modo (multimodo, multibanda) a través de software.

• Tiene un diseño de doble transmisor / doble receptor para aumentar la potencia de salida / capacidad.

•

• Puertos físicos e interfaz
  De la Tabla 1-1:

  • Puertos RF: 2 × conectores DIN (al sistema de antena)

  • Puertos CPRI: 2 × conectores DLC (conectan a BBU)

  • Puerto de alimentación: 1 conector hembra (tipo pressfit sin herramientas) que suministra –48 V CC (rango de voltaje –36 V a –57 V)

  • Puerto RET: 1 × DB9 (para Unidad de Control Remoto, RCU)

  • Puerto de alarma: 1 × DB15 (para alarmas externas)

  Bandas de frecuencia / IBW
  De las tablas de especificaciones de frecuencia:

  Variante / Tipo	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 – 915	935 – 960	25
  RRU3959 E900	880 – 915	925 – 960	35
  RRU3959 1800	1710 – 1785	1805 – 1880	45
  RRU3959 2100	1920 – 1980	2110 – 2170	60
  RRU3959w 1800	1710 – 1785	1805 – 1880	75

  Capacidad (Modo único / Multimodo)

  • En modo GSM (900 / 1800), RRU3959 / 3959w admite hasta 8 TRXs.

  • En UMTS (en modo 900 / 2100):
     • Sin MIMO: hasta 6 portadoras
     • Con MIMO: hasta 4 portadoras

  • En LTE (FDD) modo:
     • RRU3959 (1800 MHz) admite 2 portadoras (ancho de banda 1.4, 3, 5, 10, 15, 20 MHz)
     • RRU3959 (2100 MHz) admite 4 portadoras (ancho de banda 5, 10, 15, 20 MHz)
     • RRU3959w admite 2 portadoras LTE (5, 10, 15, 20 MHz)

  • Se admiten combinaciones multimodo (GSM + UMTS, GSM + LTE, UMTS + LTE, etc.) (dentro de las restricciones de banda)

  Sensibilidad del receptor
  De la tabla de sensibilidad (Tabla 2-4)

  • GSM 900: –113.7 dBm (1 vía), –116.5 dBm (2 vías), –119.2 dBm (teórico)

  • GSM 1800: –114.0 dBm (1 vía), –116.8 dBm (2 vías), –119.5 dBm (teórico)

  • UMTS 900: –125.8 / –128.6 / –131.3 dBm

  • UMTS 2100: –126.1 / –128.9 / –131.6 dBm

  • LTE (FDD):
     • 900: –106.3 / –109.1 / –111.8 dBm
     • 1800: –106.6 / –109.4 / –112.1 dBm
     • 2100: –106.9 / –109.7 / –112.4 dBm

  Potencia de salida
  De varias tablas de “potencia de salida típica” y notas:

  • En modo GSM (900 / 1800), el máximo por portadora es 60 W (sujeto a licencia).

  • En condiciones de altitud, la salida se reduce: a 3,500–4,500 m → –1 dB; a 4,500–6,000 m → –2 dB.

  • Para portadoras LTE duales, se recomienda la coincidencia de densidad espectral de potencia (PSD) (es decir, igual potencia por ancho de banda).

  • La salida “típica” por portadora depende del modo (GSM, UMTS, LTE) y del número de portadoras (ver tablas en el documento)

  Consumo de energía y entrada

  • Entrada: –48 V CC (–36 V a –57 V)

  • El RRU3959 / RRU3959w admite suministro de CA a través de un módulo CA/CC externo o un módulo OPM15M.

  • Los valores típicos y máximos de consumo de energía se miden a 25 °C; la variación de la carga influye en el consumo.

  Especificaciones ambientales y otras

  • Está diseñado para instalación en exteriores, cerca de las antenas.

  • La temperatura de funcionamiento, la protección, las dimensiones mecánicas, etc. son parte de la especificación completa, pero no extraje todo de las fuentes que revisé.

  •
