Resumen del producto
El Cisco QSFP-40/100-SRBD es un módulo de transceptor óptico de doble velocidad de alto rendimiento diseñado para admitir la transmisión Ethernet 40G y 100G.Utiliza la tecnología avanzada SR-BiDi (Bi-Direccional de corto alcance) y opera a través de fibra multimodo (MMF) con conectores dúplex LC, lo que permite la simplificación del cableado y la mejora rentable de la red.
Este módulo se utiliza ampliamente en centros de datos modernos y redes empresariales donde la reutilización de la infraestructura es esencial.Permite una migración sin problemas de 40G a 100G sin requerir cambios en el cableado de fibra existente, por lo que es una solución altamente eficiente y escalable para la expansión de la red.
Mediante el uso de tecnología de transmisión de doble longitud de onda (normalmente 850nm y 900nm), el QSFP-40/100-SRBD admite la transferencia de datos de alta velocidad hasta 100 metros a través de OM4 MMF,garantizar una conectividad fiable de corto alcance en entornos de alta densidad.

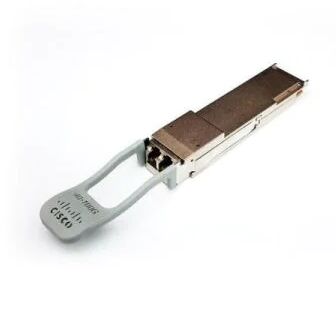

La figura 1 muestra el panel frontal de QSFP-40/100G-SRBD=.
Características clave
- Apoyo a doble tasa: 40GBASE-SR-BiDi y 100GBASE-SR-BiDi
- Interfaz LC dúplex (no se requiere MPO/MTP)
- Distancia de transmisión de hasta 100 m sobre FMM OM4
- Soporta fibra multimodo OM3 y OM4
- Bajo consumo de energía para un funcionamiento eficiente
- Factor de forma QSFP con enchufe en caliente
- Permite una migración sin problemas de 40G a 100G
- Ideal para interconexiones de corto alcance en centros de datos
Especificaciones rápidas
| Punto de trabajo |
Descripción |
| Nombre del producto |
Las medidas de seguridad se aplicarán a los dispositivos de seguridad. |
| Factor de forma |
Se aplican las siguientes condiciones: |
| Tasa de datos |
40 Gbps / 100 Gbps |
| Tipo de fibra |
Fibra multimodo (MMF) |
| Tipo de conector |
LC Duplex |
| longitud de onda |
850nm / 900nm |
| Distancia máxima |
70 m (OM3), 100 m (OM4) |
| Consumo de energía |
- 3,5 W |
| Monitoreo de diagnóstico digital |
Apoyados |
| Aplicación |
Centro de datos, redes empresariales |
Especificaciones técnicas
| Parámetro |
Especificación |
| Tecnología de transmisión |
SR-BiDi (Bidireccional en 2 fibras) |
| Interfaz óptica |
LC Duplex |
| El cumplimiento |
El uso de las tecnologías de la información y la comunicación en el ámbito de la seguridad de la información |
| Temperatura de funcionamiento |
Entre 10°C y 60°C |
| Temperatura de almacenamiento |
-40 °C a 85 °C |
| Apoyo al protocolo |
Ethernet 40G / 100G |
| Compatibilidad de las fibras |
FMI OM3 / OM4 |
Cómo funciona la tecnología SR-BiDi
El QSFP-40/100-SRBD utiliza tecnología óptica SR-BiDi, que permite la transmisión bidireccional de datos a través de solo dos hebras de fibra multimodo, en lugar de la arquitectura MPO tradicional de 8 fibras.
Cada fibra transporta datos en ambas direcciones utilizando diferentes longitudes de onda, reduciendo significativamente el uso de fibra mientras se mantiene el rendimiento de alta velocidad.
Esta arquitectura ofrece varias ventajas:
- Reduce la complejidad del cableado de fibra
- Baja el coste de instalación e infraestructura
- Permite la reutilización de las redes de fibra existente
- Simplifica la gestión de los cables del centro de datos
Aplicaciones
- Interconexión del centro de datos (DCI)
- Redes centrales y de agregación de empresas
- Infraestructura de computación en la nube
- Clusters de computación de alto rendimiento
- Interconexión de interruptores Cisco (plataformas Nexus / Catalyst)
Notas sobre la compatibilidad
El módulo Cisco QSFP-40/100-SRBD es compatible con múltiples plataformas de red Cisco. Sin embargo, la compatibilidad puede variar dependiendo de la versión de software y el modelo de hardware.Verifique siempre el soporte antes de su implementación.
Comparación: QSFP-40/100-SRBD y QSFP-100G-SR4
| Características |
Se aplicarán las siguientes medidas: |
Se aplican las siguientes medidas: |
| Tipo de conector |
LC Duplex |
Oficina de gestión de la información |
| Necesidad de fibra |
FMM de 2 fibras |
FMM de 8 fibras |
| Ruta de actualización |
40G → 100G |
Sólo 100G |
| Complejidad de los cables |
Bajo |
Más alto |
| Costo de las infraestructuras |
Bajo |
Más alto |
| El mejor caso de uso |
Migración de la red |
Nuevo despliegue de alta densidad |
Conclusión:
QSFP-40/100-SRBD es ideal para entornos que requieren actualizaciones 100G de bajo costo sin reemplazar la infraestructura de fibra existente, mientras que SR4 es más adecuado para despliegues en campo verde.
Preguntas frecuentes
¿Para qué se utiliza el QSFP-40/100-SRBD de Cisco?
Se utiliza para la transmisión de datos de alta velocidad en centros de datos, soportando tanto 40G como 100G Ethernet a través de fibra multimodo.
¿Requiere el QSFP-40/100-SRBD cables MPO?
Este módulo utiliza conectores LC dúplex, eliminando la necesidad de sistemas de cableado MPO/MTP.
¿Cuál es la distancia máxima de transmisión?
- Hasta 70 metros en FMM OM3
- Hasta 100 metros en FMM OM4
¿Este módulo es compatible con los switches de Cisco?
Sí, está diseñado para plataformas Cisco como Nexus y Catalyst, dependiendo de la compatibilidad de software y hardware.
¿Cuál es la principal ventaja de la tecnología SR-BiDi?
Reduce el uso de fibra al permitir la comunicación bidireccional a través de dos fibras, simplificando el cableado y reduciendo el costo de la infraestructura.
¿Puede soportar las redes 40G y 100G?
Sí, es un módulo de doble velocidad que admite tanto los modos de operación 40G como 100G.
¿Qué tipo de fibra se requiere?
Soporta fibra multimodo OM3 y OM4 con conectores dúplex LC.
¿Por qué elegir el QSFP-40/100-SRBD?
- Diseño de doble tasa a prueba de futuros
- Actualización rentable de 40G a 100G
- Arquitectura de cableado simplificada basada en LC
- Reducción de los costes de infraestructura y de implantación
- Ideal para la evolución del centro de datos moderno
