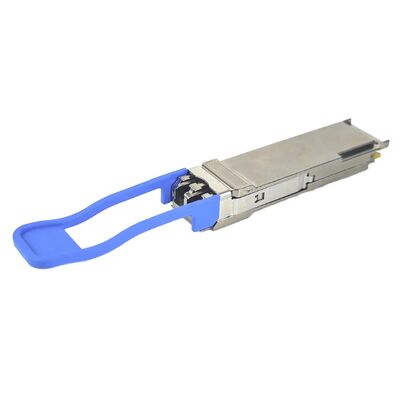

QSFP28-100G-SR4, transceptor óptico Huawei 100G, 850 nm/100 m/MPO

El Huawei Compatible QSFP28-100G-SR4 es un módulo de transceptor óptico de alto rendimiento con enchufe en caliente diseñado para la transmisión de datos de corto alcance en redes Ethernet de 100 Gigabit (100GbE),Cluster de computación de alto rendimiento (HPC), y centros de datos empresariales, operando sobre una longitud de onda nominal de 850 nm a través de fibra multimodo (MMF),Este módulo ofrece una distancia de transmisión fiable de hasta 70 metros utilizando fibra OM3 o hasta 100 metros utilizando infraestructura OM4/OM5..

Equipado con una interfaz de conector óptico masculino MPO-12 estándar y monitoreo óptico digital integrado (DOM/DDM), este transceptor ofrece una compatibilidad perfecta con switches, routers,y tarjetas de interfaz de red (NIC)Ofrece una alta densidad, un bajo consumo de energía (generalmente menos de 2,5 W) y una fiabilidad sólida para las interconexiones ópticas modernas.

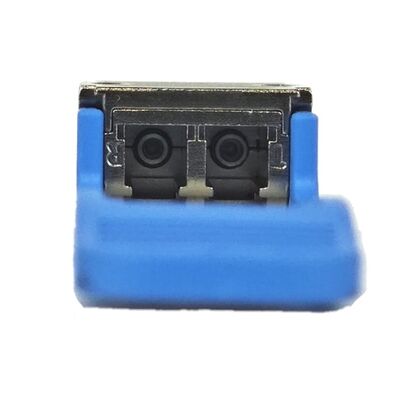

La figura 1 muestra el panel frontal del QSFP28-100G-SR4.

El QSFP28-100G-SR4 compatible con Huawei representa el pináculo de la ingeniería de interconexión óptica de corto alcance de alta densidad.El término QSFP28 (Quad Small Form-factor Pluggable 28) se refiere al factor de forma estandarizado de la industria optimizado para las tasas de datos de 100GLa designación SR4 indica una arquitectura de "corto alcance" que utiliza 4 canales independientes de transmisión y recepción (carrillas).

En lugar de enrutar datos por una sola cadena de fibra, este módulo divide el flujo agregado de 100 Gbps en cuatro líneas separadas, cada una operando a una velocidad de línea de 25.78125 Gbps utilizando la modulación NRZ (No-Return-to-Zero)La interfaz requiere un conector MPO/MTP de 12 fibras (específicamente utilizando 4 carriles para la transmisión, 4 carriles para la recepción, y dejando el centro 4 fibras sin usar),lo que lo convierte en la opción de hardware definitiva para migrar redes locales de estructuras 10G/40G heredadas a tuberías 100G de alta capacidad.

A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)Nuestros transceptores compatibles con Huawei se someten a una rigurosa verificación de hardware y especialización de codificación interna EEPROM.

Cuando se inserta en los interruptores de gama alta como la serie Huawei CloudEngine, el sistema host reconoce instantáneamente el módulo, lee sus tablas de parámetros internos sin problemas,y llena los comandos de interfaz estándar sin activar las advertencias de "transceptor no compatible" o los estados de apagado del puerto de interfaz.

La gestión térmica es una métrica crítica de los costes operativos para las infraestructuras de centros de datos a gran escala.La arquitectura QSFP28-100G-SR4 está diseñada en torno a matrices VCSEL (Laser de emisión de superficie de cavidad vertical) de 850 nm de alta eficiencia y chipsets fotodetectores PIN especializadosEsto permite que el transceptor funcione bajo una envolvente de potencia altamente optimizada, manteniendo una disipación de energía típica de menos de 2,5 vatios en todo su alcance térmico de operación,Se traduce directamente en una reducción de los gastos generales de refrigeración y de los gastos operativos eléctricos (OpEx).

El mantenimiento de la red en tiempo real requiere una visibilidad granular de las variables de la capa física óptica.Este módulo incorpora las fuentes de datos estándar DOM (Monitorización óptica digital) que cumplen con los acuerdos de la industria SFF-8636.Los técnicos de red pueden monitorear diagnósticos críticos en tiempo real directamente a través del switch CLI, incluyendo:

• Nivel de potencia de transmisión óptica (Tx) por canal

• Métricas de sensibilidad de potencia de recepción óptica (Rx) por canal

• Temperatura de funcionamiento del módulo interno

• Distribuciones de corriente de sesgo láser

• Seguimiento de la tensión de alimentación en tiempo real

Para establecer una conectividad de enlace óptico libre de errores a través de sus filas de red, es crucial que el transceptor coincida con las especificaciones correctas de cableado de fibra:

• El conector MPO-12: El transceptor alberga un receptáculo óptico MPO-12 macho interno que contiene pines de alineación.el cable de parche de fibra debe terminar en un conector MPO-12/MTP-12 femenino (sin pines).

• Grado de fibra de vidrio y escala de distancia:

  • Implementar fibra multimodo OM3 (MMF) para lograr distancias de transmisión 100G confiables de hasta 70 metros.

  • Despliegue OM4 o OM5 Multimode Fiber (MMF) para desbloquear las capacidades de alcance operativo completo hasta 100 metros.

• Polaridad óptica:Las implementaciones de óptica paralela estándar 100G requieren cableado de polaridad MPO de tipo B para interconectar correctamente los puertos de transmisión (Tx) del interruptor A con los puertos de recepción (Rx) correspondientes del interruptor B.

1. Orientar cuidadosamente el módulo QSFP28 de modo que la llave de alineación integrada se alinee con la ranura de orientación física del puerto de conmutación Huawei.

2. Deslice suavemente el transceptor en el puerto abierto hasta que escuche un "clic" mecánico, lo que indica que la unidad está bloqueada en la jaula del plano trasero con seguridad.

3. Retire las tapas protectoras de polvo de caucho tanto de la ventana óptica del transceptor como del cable de parche MPO-12 femenino.

4. Alinear la llave del conector MPO femenino con la ranura del transceptor e insertar firmemente.El indicador de enlace LED en el interruptor de host debe hacer la transición a verde sólido en cuestión de momentos una vez que los apretones de manos ópticos completan.

Los gerentes de compras evalúan con frecuencia las rutas de interconexión óptica al diseñar tejidos de campus 100G y agregaciones de servidores.La siguiente matriz de productos describe las características de rendimiento de las opciones estándar 100G QSFP28 frente al módulo SR4 de corto alcance:

R: Sí, absolutamente. Nuestros módulos QSFP28-100G-SR4 compatibles con Huawei están cargados con código de sistema EEPROM personalizado configurado específicamente para que coincida con las reglas del software VRP de Huawei.Cuando despliegue este módulo en un interruptor Huawei (como la serie CloudEngine 6800 o 8800)El interruptor lo registra exactamente como un módulo original de marca, desbloqueando la integración completa de CLI, lecturas de telemetría y funcionamiento sin errores.

R: Debe utilizar un cable de parche de fibra multimodo (MMF) (OM3, OM4 u OM5) terminado con un conector MPO-12 femenino en el extremo del transceptor.Se requiere el conector femenino porque nuestro módulo QSFP28 cuenta con pines de alineación masculinos internosPara las conexiones estándar de interruptor a interruptor, asegúrese de ordenar un cable MPO de polaridad tipo B para garantizar un mapeo adecuado del carril del transmisor al receptor.

R: Sí. Debido a que el estándar 100GBASE-SR4 inherentemente se basa en 4 carriles paralelos individuales que funcionan a 25,78 Gbps, se puede ejecutar fácilmente una configuración de escape.Al conectar un cable de arnés de escape multimodo MPO-12 femenino a 4x Duplex LC, puede enrutar las señales en cuatro puertos 25G SFP28 SR individuales en los switches o tarjetas de interfaz de red.Usted simplemente necesita para ingresar el puerto de comando de configuración split o breakout en su puerto de interfaz de conmutación de host.

R: Respaldamos este transceptor óptico con una garantía de reemplazo avanzada de 3 años líder en la industria.En el caso raro de que un módulo experimente degradación óptica o fallo de un componente interno dentro de este períodoNuestro equipo técnico de logística coordina un intercambio rápido de productos para minimizar el tiempo de inactividad de la red.ofreciendo asistencia remota para la verificación de la compatibilidad, análisis de DOM solución de problemas, y las preguntas de configuración de fuga.

R: MPO (Multi-Fiber Push On) es el nombre estándar de la industria internacional generalizado para este tipo de conector de múltiples fibras.representando a un ingenieroLos conectores MTP son totalmente compatibles con las interfaces MPO estándar, pero cuentan con mejoras mecánicas que reducen la pérdida de inserción, minimizan el desgaste de la fibra facial,y optimizar la estabilidad física del resorte en los ciclos de conexión de alta densidad.

R: Sí, este módulo es 100% conectable en caliente. Puede insertar o extraer el transceptor de cualquier puerto de interruptor Huawei operativo sin apagar el sistema, interrumpir los puertos vecinos,o provocando interrupciones de energía en el plano trasero del sistemaEsto le permite ampliar la capacidad de enlace o reemplazar componentes de hardware durante las horas de producción sin necesidad de ventanas de mantenimiento de tiempo de inactividad programado de la red.

El transceptor óptico Huawei Compatible QSFP28-100G-SR4 ofrece una combinación excepcional de alto rendimiento, bajo consumo de energía y eficiencia de costos para aplicaciones de 100GbE de corto alcance.Al hacer coincidir la compatibilidad real del sistema Huawei con una arquitectura óptica paralela de 850 nm premium y un diagnóstico DOM integrado, este módulo proporciona a las redes empresariales y de centros de datos una base de enlace de fibra de alta densidad increíblemente confiable.
