Descripción general del producto y aplicación del centro de datos
El Huawei QSFP-100G-BIDI-G2 es un transceptor óptico bidireccional (BiDi) QSFP28 de conexión en caliente de última generación diseñado para aplicaciones Ethernet de 100 Gigabit de alta densidad. A medida que las redes empresariales y los centros de datos de hiperescala migran de infraestructuras heredadas de 10G y 40G a arquitecturas de 100G, la optimización de las plantas de fibra existentes se convierte en una principal estrategia de ahorro de costos.
Al utilizar la tecnología BiDi (bidireccional), este módulo permite la transmisión y recepción simultánea de datos a través de una única cepa de fibra multimodo LC dúplex (MMF). Opera en longitudes de onda duales (850 nm y 910 nm) en dos canales de 50 Gbps mediante modulación PAM4. Esta innovadora ingeniería permite a los operadores de red reutilizar completamente su infraestructura de cableado LC dúplex 10G/40G OM3 u OM4 existente, eliminando los enormes gastos de instalación de nuevos paneles de conexión MPO multifibra y cables troncales.

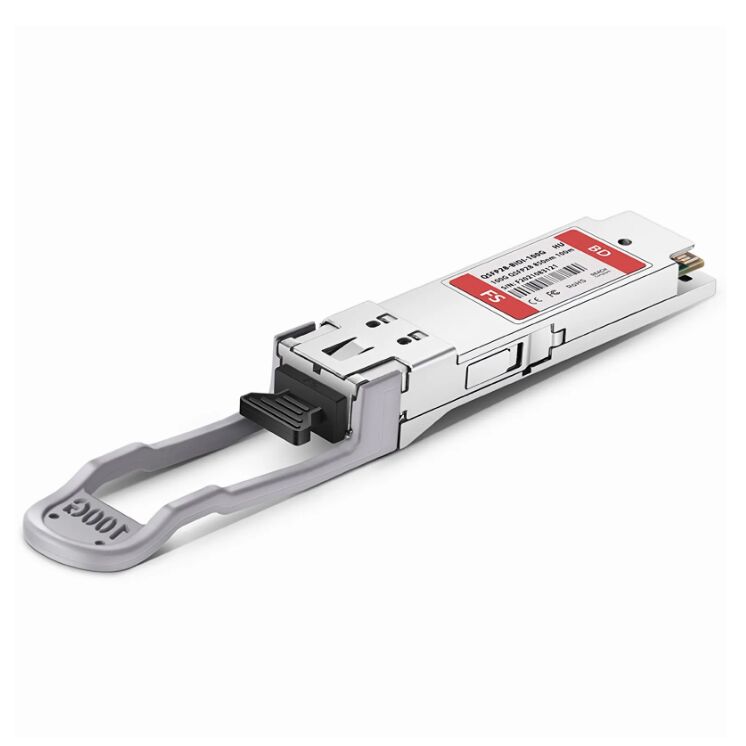

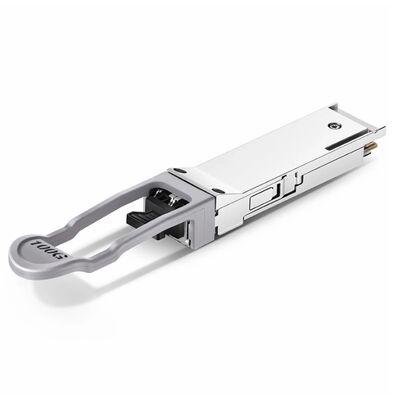

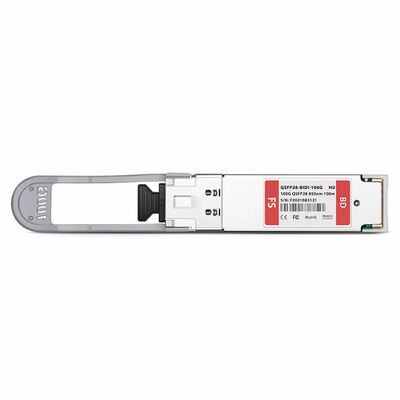

La Figura 1 muestra el panel frontal de QSFP-100G-BIDI-G2.
Matriz de especificaciones técnicas
Revise todos los parámetros ópticos, eléctricos y ambientales a continuación para garantizar una implementación precisa dentro de su ecosistema de hardware:
| Parámetro |
Presupuesto |
| Fabricante / Marca |
Distribución Huawei / LonRise |
| Número de modelo |
QSFP-100G-BIDI-G2 |
| Factor de forma |
QSFP28 (factor de forma cuádruple pequeño conectable 28) |
| Velocidad de datos |
100 Gbps (2 canales modulados PAM4 de 50 Gbps) |
| Longitud de onda (Tx/Rx) |
850 nm y 910 nm bidireccional |
| Distancia máxima |
70 m sobre OM3 MMF / 100 m sobre OM4 MMF |
| Conector óptico |
LC/UPC dúplex |
| Tipo de fibra |
Fibra multimodo (MMF, 50/125 µm) |
| Tipo de transmisor |
VCSEL (Láser de emisión superficial de cavidad vertical) |
| Tipo de receptor |
Fotodetector PIN |
| Diagnóstico Digital (DDM/DOM) |
Compatible (monitoreo en tiempo real de potencia, temperatura, voltaje) |
| Consumo de energía |
< 4,0 W |
| Rango de temperatura de funcionamiento |
Comercial (0°C a 70°C) |
| Corrección de errores hacia adelante |
Se requiere KP4 FEC en la plataforma host |
| Seguridad y cumplimiento |
RoHS-6, CE, láser clase 1 |
Preguntas frecuentes sobre comparación de productos, compatibilidad y posventa
P1: ¿Cuál es la principal diferencia entre el módulo QSFP-100G-BIDI-G2 y el módulo 100G SR4 estándar?
R: La principal diferencia radica en la infraestructura de cableado de fibra requerida y los costos de migración.
-
Módulos SR4 estándar de 100G: operen a través de cables multimodo MPO/MTP de 8 o 12 fibras, dividiendo el tráfico en 4 carriles paralelos separados (4x25G).
-
Módulos Huawei QSFP-100G-BIDI-G2: Consolide el tráfico en dos carriles 50G utilizando longitudes de onda duales (850 nm/910 nm) a través de un cable LC dúplex estándar de 2 fibras.
Si su centro de datos actualmente utiliza cables de conexión LC estándar de conmutadores BiDi 10G o 40G antiguos, implementar el módulo BiDi G2 le evita comprar costosos cables troncales MPO y reescribir sus cables de conexión de fibra.
P2: ¿Este módulo Huawei QSFP-100G-BIDI-G2 es compatible con conmutadores de terceros como Cisco o Juniper?
R: Este módulo específico está codificado de forma nativa para admitir conmutadores, enrutadores y firewalls empresariales de Huawei. Sin embargo, LonRise se especializa en codificación de hardware EEPROM personalizada. Si el entorno de su centro de datos requiere interoperabilidad de múltiples proveedores (por ejemplo, conectar un enrutador troncal central de Huawei a un conmutador Cisco Catalyst 9300L), especifique su equipo de destino al enviar una consulta. Podemos suministrar variantes totalmente compatibles o con codificación cruzada para garantizar un funcionamiento plug-and-play perfecto.
P3: ¿Por qué la plataforma host requiere que KP4 FEC (corrección de errores de reenvío) esté habilitado para este módulo?
R: El QSFP-100G-BIDI-G2 utiliza tecnología óptica avanzada PAM4 (modulación de amplitud de pulso de 4 niveles) para transmitir 50 Gbps por carril óptico. Debido a que la señalización PAM4 es altamente compleja y más sensible al ruido óptico que la tecnología NRZ anterior, el sistema de conmutador host debe tener KP4 FEC habilitado para corregir errores de bits automáticamente, garantizando un enlace estable y sin errores en el rango de 70 m/100 m.
P4: ¿Qué servicio posventa y soporte técnico ofrece LonRise para este módulo?
R: LonRise proporciona un sistema integral de soporte posventa de nivel empresarial para todos nuestros clientes B2B:
-
Garantía de 1 año: Cada módulo Huawei nuevo incluye una garantía de reemplazo o reparación de 1 año contra defectos de fabricación y materiales.
-
Rigurosas pruebas previas al envío: todos los módulos se someten a una estricta inspección de compatibilidad, integridad de la señal y potencia óptica en nuestros laboratorios de pruebas antes de su envío.
-
Asistencia técnica remota: Nuestros ingenieros de redes están disponibles para ayudarlo con la configuración remota del sistema, la interpretación de telemetría DOM/DDM y la depuración de enlaces entre proveedores.
P5: ¿Cuál es el tiempo de entrega estimado y el método de envío para pedidos internacionales?
R: Para pedidos en stock estándar, nuestro plazo de entrega es de 2 a 3 días hábiles. Realizamos envíos a todo el mundo desde China utilizando principalmente líneas expresas de DHL, FedEx y UPS, lo que garantiza que los componentes críticos de la red lleguen a su centro de datos en un plazo de 3 a 5 días hábiles en todo el mundo. Todos los paquetes están sellados de forma segura en un embalaje ESD antiestático para evitar daños electrostáticos durante el transporte.
