Descripción General
Este módulo está diseñado para aplicaciones de comunicación óptica de 40 km y cumple con IEEE 802.3bs para Ethernet de 400GE. Este módulo contiene un transmisor óptico de 8 carriles, un receptor óptico de 8 carriles y un bloque de gestión de módulo que incluye una interfaz serie de 2 hilos. Las señales ópticas se multiplexan a una fibra monomodo a través de un conector LC estándar de la industria.
Aplicaciones
- Ethernet 400GBASE-ER8
- Redes de telecomunicaciones
- Interconexión de centros de datos
Características
- Compatible con QSFP-DD MSA
- Cumple con IEEE 802.3bs 400GBASE-ER8
- Soporte de monitorización de diagnóstico digital

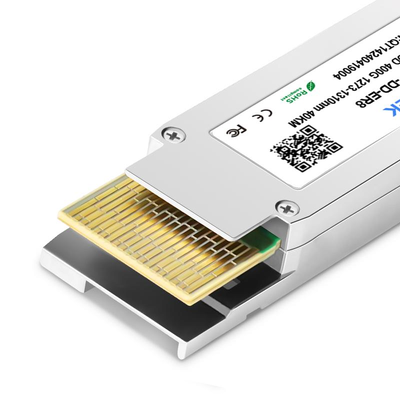

- Interfaz eléctrica de 76 pines conectable en caliente
- Diseño MUX/DEMUX de 8 carriles LAN-WDM
- Interfaz serie eléctrica de canal PAM4 de 53,125 Gbit/s (400GAUI-8)
- Consumo máximo de energía 15,4 W

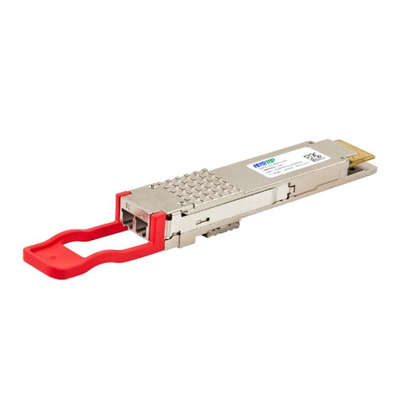

- Conector dúplex LC
- Soporta una velocidad de bits de 425 Gb/s
- Hasta 40 km de transmisión en fibra monomodo
- Temperatura de la caja de operación: 0 °C a 70 °C
- Suministro de energía único de 3,3 V
- Cumple con RoHS 2.0
Información de pedido
| Número de pieza | Velocidad de datos (gbps) | Longitud de onda (nm) | Distancia de transmisión (km) | Temperatura (oC) (Caja de operación) |
|---|
| QAPQD040F0CN1 | 400 Gb/s | 1310 nm | 40 km SMF | 0 °C~+70 °C |
Diagrama de bloques del transceptor
Asignación y descripción de pines
La distribución de pines eléctricos del módulo QSFP-DD se muestra en la Figura 2 a continuación.
Máximas clasificaciones absolutas
Cabe señalar que la operación por encima de cualquiera de las clasificaciones máximas absolutas individuales podría causar daños permanentes a este módulo.
| Parámetro | Símbolo | Mín | Típ | Máx | Unidades | Notas |
|---|
| Voltaje máximo de suministro | Vcc | -0,5 | 3,3 | 3,6 | V | |
| Temperatura de almacenamiento | Ts | -40 | | 85 | °C | |
| Humedad relativa | RH | 10 | | 85 | % | 1 |
| Umbral de daño, cada carril | THd | -3,4 | | | dBm | |
Entornos operativos
Las características eléctricas y ópticas a continuación se definen bajo este entorno operativo, a menos que se especifique lo contrario.
| Parámetro | Símbolo | Mín | Típ | Máx | Unidades |
|---|
| Voltaje de suministro | Vcc | 3,135 | 3,3 | 3,465 | V |
| Temperatura de la caja | Top | 0 | | 70 | °C |
| Distancia de enlace con G.652 | | | | 40 | km |
Dimensiones mecánicas
Preguntas frecuentes

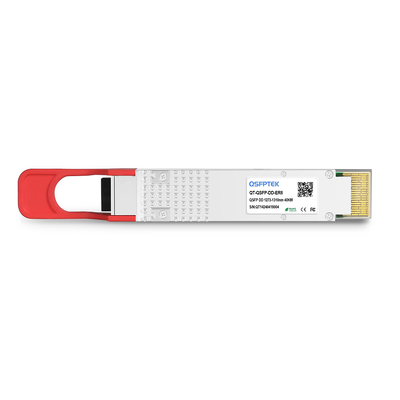

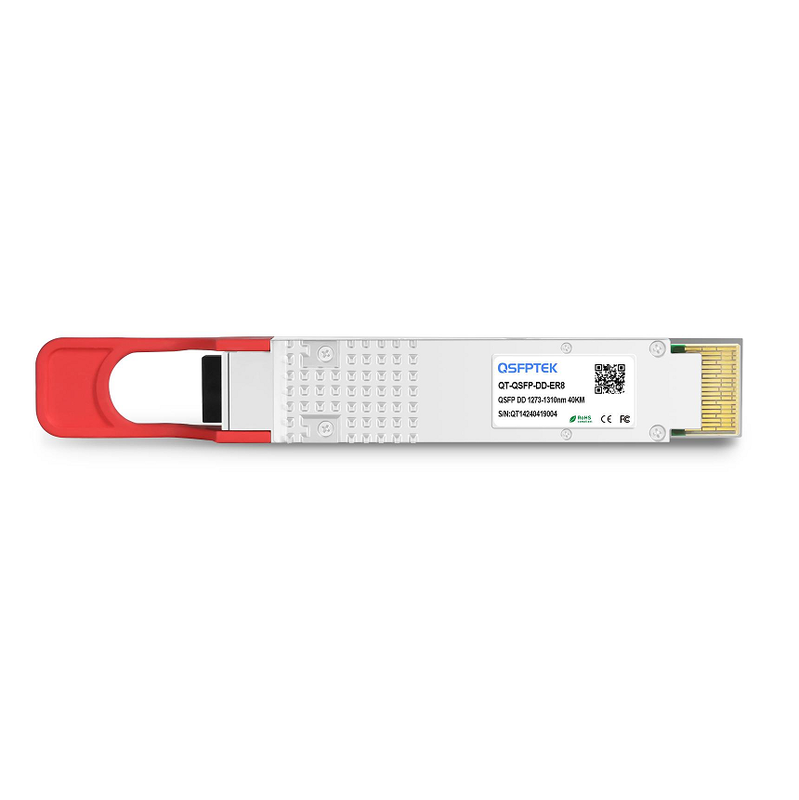

P1: ¿Qué es el transceptor QAPQD040F0CN1 QSFP-DD ER8?
R: El QAPQD040F0CN1 es un transceptor óptico 400G QSFP-DD ER8 diseñado para aplicaciones de Ethernet de alta velocidad e interconexión de centros de datos (DCI). Admite transmisión de 400 Gb/s sobre fibra monomodo (SMF) a 1310 nm con un alcance máximo de 40 km.
P2: ¿Qué tipo de fibra y conector utiliza este módulo?
R: Este módulo está diseñado para fibra monomodo OS2 (SMF) y cuenta con un conector LC dúplex, lo que proporciona una transmisión óptica fiable a larga distancia.
P3: ¿Para qué aplicaciones es adecuado el QAPQD040F0CN1?
R: Es ideal para:
- Interconexión de centros de datos (DCI)
- Redes de computación en la nube
- Redes troncales empresariales
- Metro Ethernet
- Transmisión de telecomunicaciones
P4: ¿Cuál es la diferencia entre QSFP-DD ER8 y QSFP-DD FR4?
R: Ambos módulos admiten Ethernet de 400 Gb/s, pero ER8 proporciona distancias de transmisión de hasta 40 km, mientras que FR4 está diseñado para distancias de hasta 2 km. ER8 es la opción preferida para enlaces ópticos de larga distancia.
P5: ¿El QAPQD040F0CN1 admite monitorización óptica digital (DOM)?
R: Sí. El módulo admite monitorización óptica digital (DOM/DDM), lo que permite a los usuarios monitorizar la temperatura de funcionamiento, el voltaje, la potencia de transmisión y la potencia de recepción para facilitar el mantenimiento y el diagnóstico de la red.
P6: ¿Es el QAPQD040F0CN1 compatible con los principales proveedores de equipos de red?
R: Sí. El módulo está diseñado para ser compatible con switches y routers compatibles con QSFP-DD y se puede codificar para las principales marcas de redes bajo pedido, lo que garantiza una interoperabilidad fiable y una implementación plug-and-play.
