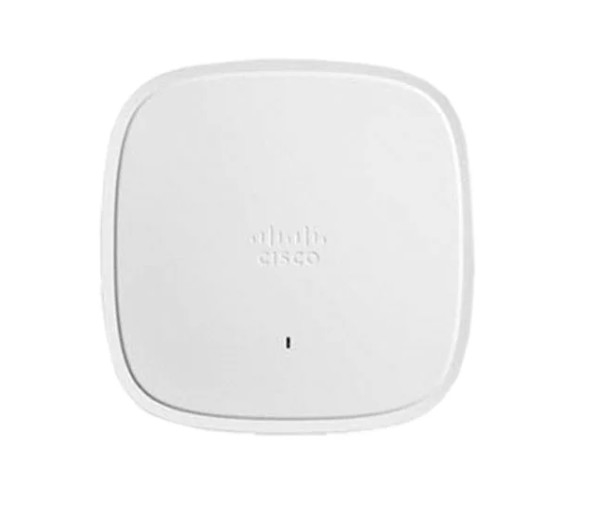

C9120AXE - H Cisco Catalyst 9120 WiFi 6 punto de acceso

Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.Especificación

• Cisco Unified Wireless Network Software Release 8.9.x o posterior

• Cisco IOS®XE Software Release 16.11 con AP Device Pack, o posterior

• Controladores inalámbricos de la serie Cisco Catalyst 9800

• Controladores inalámbricos de las series Cisco 3500, 5520 y 8540 y controlador inalámbrico virtual de Cisco

• 4x4 MIMO con cuatro flujos espaciales

• Combinación de la proporción máxima (MRC)

• 802.11n y 802.11a/g de formación de haces

• canales de 20 y 40 MHz

• Tasa de transferencia de datos PHY de hasta 890 Mbps (40 MHz con 5 GHz y 20 MHz con 2,4 GHz)

• Agregación de paquetes: A-MPDU (transmitir y recibir), A-MSDU (transmitir y recibir)

• 802.11 Selección dinámica de frecuencias (DFS)

• Apoyo a la diversidad de los cambios cíclicos

• MU-MIMO 4x4 con cuatro flujos espaciales

• MRC

• Formación de haces 802.11ac

• canales de 20-, 40-, 80- y 160-MHz

• Tasa de transferencia de datos PHY de hasta 3,47 Gbps (160 MHz con 5 GHz)

• Agregación de paquetes: A-MPDU (transmitir y recibir), A-MSDU (transmitir y recibir)

• 802.11 DFS

• Apoyo de los DCV

• MU-MIMO 4x4 con cuatro flujos espaciales

• Enlace ascendente/descendiente OFDMA

• TWT

• Colorante BSS

• MRC

• Formación de haces en 802.11

• canales de 20-, 40-, 80- y 160-MHz

• Tasa de transmisión de datos PHY de hasta 5,38 Gbps (160 MHz con 5 GHz y 20 MHz con 2,4 GHz)

• Agregación de paquetes: A-MPDU (transmitir y recibir), A-MSDU (transmitir y recibir)

• 802.11 DFS

• Apoyo de los DCV

Radio flexible (en 2,4 GHz o en 5 GHz)

• 2,4 GHz, ganancia máxima de 4 dBi, antena interna, omnidireccional en el azimut

• 5 GHz, ganancia máxima de 5 dBi, antena interna, omnidireccional en el azimut

Radio dedicada de 5 GHz

• 5 GHz, ganancia máxima de 4 dBi, antena interna, omnidireccional en el azimut

• Los puntos de acceso Cisco Catalyst 9120E están certificados para su uso con ganancias de antena de hasta 6 dBi (2,4 GHz y 5 GHz)

• Los puntos de acceso Cisco Catalyst 9120P) están certificados para su uso con ganancias de antena de hasta 13 dBi (2,4 GHz y 5 GHz)

con la antena AIR-ANT2513-P4M-N=

• Cisco ofrece la más amplia selección de antenas de la industria, ofreciendo una cobertura óptima para una variedad de

escenarios de despliegue

• Soporta antenas autoidentificables (SIA) en un puerto RP-TNC

• Disponible sólo en el 9120E y en el 9120P

• Conector multi-RF compacto con interfaz DART

• Requiere el conector de antena inteligente AIR-CAB002-DART-R= 2 pies cuando se utiliza con antenas con RP-TNC

conector

• Se requiere cuando se ejecuta la radio flexible como una segunda radio de 5 GHz o como una seguridad inalámbrica

Radio de vigilancia

• 1x 100, 1000, 2500 Ethernet de varios gigabits (RJ-45)¿Qué quieres decir?Las partidas de los componentes de las máquinas de ensamblaje

• Puerto de la consola de gestión (RJ-45)

• USB 2.0 @ 3.75W (habilitado a través de software futuro)

• Punto de acceso (sin soportes de montaje): C9120I: 8,5 x 8,5 x 1,7" (21,6 x 21,6 x 4,3 cm), C9120E y

C9120P: 8,5 x 8,05 x 2,0" (21,6 x 21,6 x 5,1 cm)

• 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE) • 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE) • 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE®)

• Inyector de energía Cisco, AIR-PWRINJ6=

• 802.3af PoE

• Inyector de energía Cisco, AIR-PWRINJ5= (Nota: Este inyector sólo admite 802.3af)

Se aplicará el método de cálculo de la velocidad.

• Temperatura de no funcionamiento (almacenamiento): -22¿ Qué pasa?hasta el 158¿ Qué pasa?F (-30¿ Qué pasa?a los 70¿ Qué pasa?C) Las

• Prueba de altitud de no funcionamiento (almacenamiento): 25̊C, 15.000 pies.

• Temperatura de funcionamiento: 32¿ Qué pasa?hasta el 122¿ Qué pasa?F (0¿ Qué pasa?hasta 50¿ Qué pasa?C) Las

• Humedad de funcionamiento: 10% a 90% (no condensada)

• Prueba de altitud de funcionamiento: 40̊C, 9843 pies

Nota: Cuando la temperatura de funcionamiento ambiente sea superior a 40 °C.¿ Qué pasa?C, el punto de acceso cambiará de 4x4 a

2x2 tanto en las radios de 2,4 GHz como en las de 5 GHz, el Ethernet de enlace ascendente se degradará a 1 Gigabit Ethernet;

Sin embargo, la interfaz USB seguirá activada

Cisco Catalyst 9120AXE y 9120AXP

• Temperatura de no funcionamiento (almacenamiento): -22¿ Qué pasa?hasta el 158¿ Qué pasa?F (-30¿ Qué pasa?a los 70¿ Qué pasa?C) Las

• Prueba de altitud de no funcionamiento (almacenamiento): 25̊C, 15.000 pies.

• Temperatura de funcionamiento: -4¿ Qué pasa?hasta el 122¿ Qué pasa?F (-20¿ Qué pasa?hasta 50¿ Qué pasa?C) Las

• Humedad de funcionamiento: 10% a 90% (no condensada)

• Prueba de altitud de funcionamiento: 40̊C, 9843 pies

• 2048 MB de memoria DRAM

• Flash de 1024 MB

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4dBm ((0,39mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

H (dominio regulatorio de H):

• 2,412 a 2,472 GHz; 13 canales

• 5,180 a 5,320 GHz; 8 canales

• 5,745 a 5,825 GHz; 5 canales
