C9200-48T-E Presentación general
El número de unidades de producción será el siguiente:Es el Catalyst 9200 de 48 puertos con software Network Essentials.Los switches de la serie Cisco Catalyst 9200 amplían el poder de la red basada en la intención y la innovación de hardware y software Catalyst 9000 a un conjunto más amplio de implementacionesCon su pedigrí familiar, los interruptores de la serie Catalyst 9200 ofrecen simplicidad sin compromiso, son seguros, siempre encendidos y TI simplificada.
Especificación rápida
La tabla 1 muestra las especificaciones rápidas.
| Modelo |
El número de unidades de producción será el siguiente: |
| Enlaces descendentes totales 10/100/1000 o puertos de cobre PoE+ |
Datos de 48 puertos |
| Configuración de enlace superior |
Opciones de enlace ascendente modular |
| Fuente de alimentación AC primaria por defecto |
PWR-C6-125WAC |
| Los ventiladores |
FRU redundante |
| El software |
Principales de la red |
| Ancho de banda de apilamiento |
160 Gbps |
| Dispositivos de almacenamiento |
4 GB |
| El flash |
4 GB |
| Capacidad de conmutación |
Las demás: |
| Tasa de transmisión |
261.9 Mpps |
| Dimensiones del chasis |
1.73 x 17.5 x 13.8 en
4.4 x 44,5 x 35,0 cm
|
Detalles del producto
La serie Catalyst 9200 ofrece estos aspectos más destacados:
- ● Hasta 48 puertos con capacidad completa de Power over Ethernet Plus (PoE+)
- ● Resiliencia con unidades de campo reemplazables (FRU) y suministro de energía redundante, ventiladores y enlaces ascendentes modulares
- ● Opciones de enlace descendente flexibles con datos o PoE+
- ● Eficiencia operativa con el apilamiento opcional del plano trasero, que admite un ancho de banda de hasta 160 Gbps
- ● UADP 2.0 Mini con CPU integrada ofrece a los clientes una escala optimizada con una mejor estructura de costes
- ● Seguridad mejorada con cifrado AES-128 MACsec, segmentación basada en políticas y sistemas confiables
- ● Capacidades de capa 3, incluyendo OSPF, EIGRP, ISIS, RIP y acceso por ruta
- ● Monitoreo avanzado de la red mediante NetFlow completo flexible
- ● Acceso definido por software de Cisco (SD-Access):
- ● Operaciones y implementación simplificadas con automatización basada en políticas desde el borde hasta la nube administrada con Cisco Identity Services Engine (ISE)
- ● Seguridad de la red y tiempo de resolución mejorado mediante el Centro de ADN de Cisco
- ● Plug and Play (PnP) habilitado: Una oferta simple, segura, unificada e integrada para facilitar el despliegue de nuevos dispositivos de sucursales o campus o actualizaciones a una red existente
- ● Cisco IOS XE: un sistema operativo basado en licencias comunes para la familia de productos Cisco Catalyst 9000 de la empresa con soporte para programabilidad y transmisión basada en modelos
- ● ASIC con capacidades programables de tubería y micro motor, junto con asignación configurable basada en plantillas de reenvío de capas 2 y 3, listas de control de acceso (ACL),y calidad de servicio (QoS) entradas telemetría
Productos apoyados
El cuadro 2 muestra los productos recomendados.
Comparación con artículos similares
El cuadro 3 muestra la comparación.
Obtenga más información
¿Tiene alguna pregunta sobre el Cisco C9200-48T-E?
Póngase en contacto con nosotros ahoraHablar en vivoo bienEn el caso de los equipos de control de velocidad, se utilizará el código de control de velocidad..

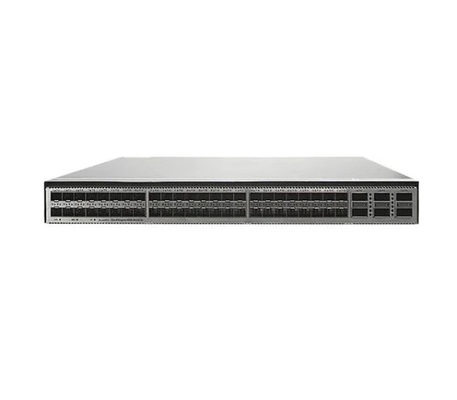

CE6881-48S6CQ-B Resumen general
CloudEngine 6800 es muy adecuado tanto para las capas de núcleo como de agregación y es totalmente compatible con los switches de las series CloudEngine 16800 y 12800, lo que permite a las empresas construir,abierto, y redes seguras.
Especificaciones rápidas
La tabla 1 muestra las especificaciones rápidas.
| Código del producto |
CE6881-48S6CQ-B |
| Procesador |
1.4 GHz, de cuatro núcleos |
| Memoria DRAM |
4 GB |
| No hay flash |
64 MB |
| NAND flash |
4 GB |
| Tiempo medio entre fallos (MTBF) |
45.9 años |
| Tiempo medio de reparación (MTTR) |
1.57 horas |
| Disponibilidad |
0.9999960856 |
| Intercambio en caliente |
Apoyado por todos los módulos de potencia y módulos de ventilador |
Transceptores soportados
El cuadro 2 muestra los modelos recomendados.
| Modelo |
Descripción |
| ¿Qué quieres decir con eso? |
Transceptor óptico de Huawei¿Qué quieres decir con eso?, SFP+, 10G, módulo multimodo (850nm, 0,3km, LC) |
| Se aplicará a las unidades de la serie SFP-GE-LX-SM1310. |
Transceptor óptico, eSFP, GE, módulo de modo único (1310nm, 10km, LC) |
| Se trata de un sistema de control de velocidad. |
Transceptor, QSFP+, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| Se aplicarán los siguientes requisitos: |
Transceptor óptico, eSFP, GE, módulo multimodo (850nm,0.5km, LC) |
Las especificaciones CE6881-48S6CQ-B
Las especificaciones CE6881-48S6CQ-B
|
| Punto de trabajo |
Descripción |
| Especificaciones físicas |
- Las dimensiones (H x W x D)
- Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 pulgadas x 17,4 pulgadas x 16,5 pulgadas)
- Dimensiones máximas (la profundidad es la distancia entre los puertos del panel delantero y el mango del panel trasero): 43,6 mm x 442,0 mm x 446,1 mm (1,72 pulgadas x 17,4 pulgadas x 17,6 pulgadas).
|
| Parámetros ambientales |
Temperatura |
- Temperatura de funcionamiento: 0°C a 40°C a una altitud de 0-1800 m.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Cuando la altitud es de 1800-5000 m (5096-16404 pies), la temperatura máxima de operación se reduce en 1 ° C (1.8 ° F) cada vez que la altitud aumenta en 220 m (722 pies).
- Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
|
| Humedad relativa |
5% RH a 95% RH, sin condensar |
| Alturas |
Se aplican las condiciones siguientes: |
| Ruido (presión acústica, 27°C) |
- Flujo de aire de atrás hacia adelante: < 57 dBA
- Flujo de aire de adelante hacia atrás: < 58 dBA
|
| Especificaciones de potencia |
Tipo de fuente de energía |
Las condiciones de las condiciones de ensayo se determinarán en el anexo IV. |
| Entrada de potencia CA |
- Rango de voltaje de entrada nominal: de 100 V AC a 240 V AC, 50/60 Hz
- Válvula de voltaje de entrada máxima: de 90 a 290 V AC, de 47 a 63 Hz
|
| Entrada de energía de corriente continua |
- Rango de tensión nominal: -48 V CC a -60 V CC
- Variación máxima de tensión: -38,4 V DC a -72 V DC
|
| Entrada de potencia de corriente continua de alto voltaje |
- Modulo de alimentación de 600 W AC y 240 V CC (serie PAC600S12):
- Rango de tensión nominal: 240 V de corriente continua
- Variación máxima de voltaje: de 190 V a 290 V de corriente continua
- Modulo de alimentación de corriente continua de alto voltaje de 1200 W (serie PHD1K2S12):
- Válvula de voltaje nominal: de 240 V a 380 V de corriente continua
- Variación máxima de tensión: de 190 V a 400 V de corriente continua
|
| Corriente de entrada nominal |
- Modulo de alimentación de 600 W AC y 240 V CC (serie PAC600S12):
- 8 A (100 V CA a 240 V CA)
- 4 A (240 V de corriente continua)
- Modulo de potencia de corriente continua de 1000 W (serie PDC1000S12): 30 A (de -48 V a -60 V de corriente continua)
- Modulo de alimentación de alta tensión de 1200 W de corriente continua (serie PHD1K2S12): 8 A
|
| Consumo de energía del chasis |
Consumo máximo de energía |
Las demás: |
| Consumo típico de energía |
- 194 W (100% de rendimiento, cables de alta velocidad SFP+ en 48 puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de doble potencia)
- 240 W (100% de rendimiento, módulos ópticos de corta distancia en todos los puertos ópticos, módulos de doble potencia)
|
| Disposición térmica del chasis |
Disposición máxima de calor |
1191 BTU/h |
| Diversión térmica típica |
- 662 BTU/h (100% de rendimiento, cables de alta velocidad SFP+ en 48 puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de doble potencia)
- 819 BTU/h (100% de rendimiento, módulos ópticos de corta distancia en todos los puertos ópticos, módulos de doble potencia)
|
| Protección contra sobretensiones |
Modulo de alimentación:
- AC: 6 kV en modo común y 6 kV en modo diferencial
- CC: 4 kV en modo común y 2 kV en modo diferencial
- HVDC: 4 kV en modo común y 2 kV en modo diferencial
|
| Difusión de calor |
Modo de disipación de calor |
Refrigeración por aire |
| Flujo de aire |
De frente a atrás o de atrás a delante, según los módulos de ventilador y los módulos de potencia |
| Confiabilidad y disponibilidad |
Modulo de energía de respaldo |
1 + 1 de apoyo |
| Refuerzo del módulo del ventilador |
El dispositivo admite cuatro módulos de ventilador enchufables que funcionan en modo de espera caliente.Se le recomienda reemplazar el módulo defectuoso inmediatamente. |
| Intercambio en caliente |
Apoyado por todos los módulos de potencia y módulos de ventilador |
| Tiempo medio entre fallos (MTBF) |
45.9 años |
| Tiempo medio de reparación (MTTR) |
1.57 horas |
| Disponibilidad |
0.9999960856 |
| Especificaciones técnicas |
Procesador |
1.4 GHz, de cuatro núcleos |
| Memoria DRAM |
4 GB |
| No hay flash |
64 MB |
| NAND flash |
4 GB |
| - ¿ Qué pasa? |
Puerto de servicio que admite la función de apilamiento |
Puertos ópticos 10GE y puertos ópticos 100GE |
| Certificación |
- Cumplimiento de las normas de seguridad
- Cumplimiento de las normas EMC
- Cumplimiento de las normas medioambientales
|
C9200-48T-E Especificación
Las especificaciones C9200-48T-E
|
| Especificaciones de rendimiento |
| Redes virtuales |
4 para el C9200-24T,En el caso de las empresas de servicios de telecomunicaciones, las autoridades competentes deberán tener en cuenta los siguientes elementos:
32 para C9200-24PB y C9200-48PB
|
| Ancho de banda de apilamiento |
160 Gbps |
| Número total de direcciones MAC |
32,000 |
| Número total de rutas IPv4 (ARP más rutas aprendidas) |
14, 000 (10.000 rutas directas y 4.000 rutas indirectas) |
| Entradas de enrutamiento IPv4 |
4,000 |
| Entradas de enrutamiento IPv6 |
2,000 |
| Escala de enrutamiento de transmisión múltiple |
1,000 |
| Entradas de la escala de calidad de servicio |
1,000 |
| Las entradas de la escala ACL |
1,600 |
| Buffer de paquetes por SKU |
Buffers de 6 MB para modelos Ethernet Gigabit de 24 o 48 puertos, buffers de 12 MB para modelos multigigabit de 24 o 48 puertos |
| Las entradas de flujo neto flexible (FNF) |
16,000 flujos en modelos Gigabit Ethernet de 24 y 48 puertos |
| Dispositivos de almacenamiento |
4 GB |
| El flash |
4 GB |
| Identificadores de la red de red de conexión |
4096 |
| Instancias de PVST |
128 |
Puertos virtuales STP
(puertos *VLAN) para el PVST |
13,000 |
Puertos virtuales STP
(puertos *VLAN) para MST |
13,000 |
| Total de interfaces virtuales conmutadas (SVI) |
512 |
| Cuadros Jumbo |
9198 bytes |
| Ancho de banda inalámbrico por interruptor |
Hasta 48 Gbps en el modelo Gigabit Ethernet de 24 puertos y 48 puertos |
| Escala de sujeción IP SGT |
8K |
| Número de enlaces IPv4 |
8K |
| Número de pólizas SGT/DGT |
2K |
| Número de sesiones del SXP |
200 |
| Especificaciones de ancho de banda |
| Capacidad de conmutación |
Las demás: |
| Capacidad de conmutación con apilamiento |
336 Gbps |
| Tasa de transmisión |
130.95 Mpps |
| Tasa de reenvío con apilamiento |
250 Mpps |
| Dimensiones del chasis |
1.73 x 17.5 x 13.8 pulgadas |
| Peso |
11.02 libras |
| Tiempo medio entre fallos (horas) |
|
