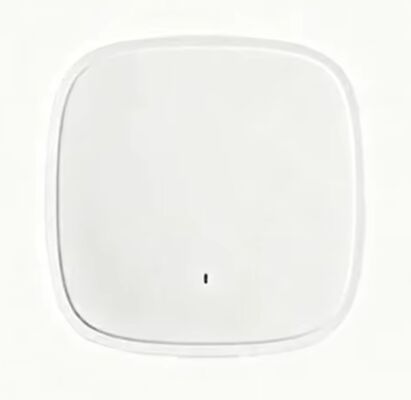

Punto de Acceso 9120AX, Antenas Internas; Wifi 6; 4x4:4 MIMO, dominio H C9120AXI-H

AIR-CT8540-K9

AIR-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

Especificación C9120AXI-H

. Cs Unified Wireless Network Software Release 8.9.x o posterior

. Cs IOS ® XE Software Release 16.11 con AP Device Pack, o posterior

. Controladores inalámbricos de la serie Cs Catalyst 9800

. Controladores inalámbricos de las series Cs 3500, 5520 y 8540 y Cs Virtual Wireless Controller

. 4x4 MIMO con cuatro flujos espaciales

. Combinación de relación máxima (MRC)

. Formación de haces 802.11n y 802.11a/g

. Canales de 20 y 40 MHz

. Velocidades de datos PHY de hasta 890 Mbps (40 MHz con 5 GHz y 20 MHz con 2,4 GHz)

. Agregación de paquetes: A-MPDU (transmisión y recepción), A-MSDU (transmisión y recepción)

. Selección dinámica de frecuencia (DFS) 802.11

. Soporte de diversidad de desplazamiento cíclico (CSD)

. MU-MIMO de enlace descendente 4x4 con cuatro flujos espaciales

. MRC

. Formación de haces 802.11ac

. Canales de 20, 40, 80 y 160 MHz

. Velocidades de datos PHY de hasta 3,47 Gbps (160 MHz con 5 GHz)

. Agregación de paquetes: A-MPDU (transmisión y recepción), A-MSDU (transmisión y recepción)

. DFS 802.11

. Soporte CSD

. MU-MIMO de enlace descendente 4x4 con cuatro flujos espaciales

. OFDMA de enlace ascendente/descendente

. TWT

. Coloreado BSS

. MRC

. Formación de haces 802.11ax

. Canales de 20, 40, 80 y 160 MHz

. Velocidades de datos PHY de hasta 5,38 Gbps (160 MHz con 5 GHz y 20 MHz con 2,4 GHz)

. Agregación de paquetes: A-MPDU (transmisión y recepción), A-MSDU (transmisión y recepción)

. DFS 802.11

. Soporte CSD

Radio flexible (ya sea en 2,4 GHz o en 5 GHz)

. 2,4 GHz, ganancia máxima 4 dBi, antena interna, omnidireccional en azimut

. 5 GHz, ganancia máxima 5 dBi, antena interna, omnidireccional en azimut

Radio dedicada de 5 GHz

. 5 GHz, ganancia máxima 4 dBi, antena interna, omnidireccional en azimut

. Los puntos de acceso Cs Catalyst 9120E están certificados para su uso con ganancias de antena de hasta 6 dBi (2,4 GHz y 5 GHz)

. Los puntos de acceso Cs Catalyst 9120P están certificados para su uso con ganancias de antena de hasta 13 dBi (2,4 GHz y 5 GHz) con la antena AIR-ANT2513-P4M-N=

. Cs ofrece la selección más amplia de antenas de la industria, lo que ofrece una cobertura óptima para una variedad de escenarios de implementación

. Admite antenas autoidentificables (SIA) en un puerto RP-TNC

. Disponible solo en el 9120E y en el 9120P

. Conector RF compacto múltiple con interfaz DART

. Requiere el conector de antena inteligente AIR-CAB002-DART-R= de 2 pies cuando se usa con antenas con conector RP-TNC

. Requerido cuando se ejecuta la radio flexible como una segunda radio de servicio de 5 GHz o una radio de supervisión de seguridad inalámbrica

. 1x 100, 1000, 2500 Ethernet multigigabit (RJ-45) – IEEE 802.3bz

. Puerto de consola de administración (RJ-45)

. USB 2.0 a 3,75 W (habilitado a través de software futuro)

. 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cs Universal PoE (Cs UPOE+, Cs UPOE ®)

. Inyector de alimentación Cs, AIR-PWRINJ6=

. 802.3af PoE

. Inyector de alimentación Cs, AIR-PWRINJ5= (Nota: Este inyector solo admite 802.3af)

Cs Catalyst 9120AXI

. Temperatura de no funcionamiento (almacenamiento): -22° a 158°F (-30° a 70°C)

. Prueba de altitud de no funcionamiento (almacenamiento): 25 C, 15.000 pies.

. Temperatura de funcionamiento: 32° a 122°F (0° a 50°C)

. Humedad de funcionamiento: 10% a 90% (sin condensación)

. Prueba de altitud de funcionamiento: 40 C, 9843 pies.

. 2048 MB DRAM

. 1024 MB flash

2,4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79 mW)

. -4dBm (0,39 mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79 mW)

H (dominio regulatorio H):

. 2,412 a 2,472 GHz; 13 canales
. 5,180 a 5,320 GHz; 8 canales
. 5,745 a 5,825 GHz; 5 canales
